2024/10/1

純白3.1 九州風神 PN850M WH 金牌全模組化電源

本篇開箱九州風神的PN850M WH 金牌全模組化電源!

市面上又多一款純白ATX3.1電源可選啦!

之前就聽聞九州風神的電源會在台灣推出,也終於是讓人等到了上市。目前代理商視博通共引進80+金牌等級PN-M全模組化線材、PN-D非模組化線材及80+銅牌入門等級的PK-D等三種系列電源。

目前九州風神電源產品線(應該)僅PN-M跟PN-D系列符合最新ATX3.1規格,台灣市場PN-M跟PN-D系列共引進650、750及850w等三種瓦數,符合主流規格。

本篇開箱的PN850M WH型號應該算容易辨認,可判斷屬於80+金牌等級PN-M全模組化系列電源中的850w規格,尾綴WH則代表為白色。包裝就...標準的九州風格,彩色書腰加上牛皮紙色外盒。


PN-M系列電源不只符合80+金牌認證,也通過Cybenetics 黃金認證,且為原生ATX3.1電源。


背面標示轉換效率曲線、噪音曲線及硬體規格,這部分之後搭配官網資訊再說明。


簡述一下硬體規格
  • 原生ATX3.1電源並支援PCI-E 5.1,配置12V-2x6線材。
  • 尺寸為150*140*86mm(即長度為140mm)。
  • 採用120mm FDB軸承風扇,無待負載停轉功能。
  • CWT代工製造,採用全橋 LLC + DC-DC電路設計方案。
  • 通過80 plus 金牌認證及Cybenetics 黃金認證,50%負載時超過90%轉換率。
  • 採用日系主電容,在80%高負載下保持時間超過16ms。
  • 全模組化接口,搭配壓紋線材。

代理商為視博通,原廠提供10年保固。


個人開箱過的電源多是平躺掀蓋式包裝...但九州風神比較特立獨行,要從上方抽出。


配件有一條全白品字電源線、螺絲及半透明束線帶若干。


配置全白色(含接頭)壓紋線線材,共有主機板24P一條、CPU 4+4P兩條、PCI-E 6+2P三條、12V-2x6一條、SATA一分四+大4P兩條。


個人看過的幾款壓紋線多為斜交的編織紋路,九州風神電源的壓紋線居然是正方形紋路啊!非常貫徹自家設計風格,Respect!


主要線材共配置了CPU 4+4P兩條,長度70cm、MB 24P一條,長度55cm、顯示卡PCI-E 6+2P三條,長度55cm。即便不是40系顯示卡也能支援需求3個8Pin的高階顯示卡,應該足以應付各種主流高階設備。


12VHPWR已更新為3.1版的12V-2x6線材,長度60cm,但接頭無標註H++字樣。


個人覺得比較可惜的是SATA線材數量精簡了一些些,預附一分四SATA+單個大4P線兩條,長度45cm+個接頭間距12cm。如果能多給一條單獨SATA不帶大4P的線就太好咧。


電源為純白...但還是帶有一點點點綠的配色。採用風格明顯的方格防護網加FDB風扇。


另一面為帶有些微厚度的輸出規格標示貼紙。

PN-M系列電源特色之一是有多重電路保護,另外主打特色為台灣可能用不太到的高海拔(5000公尺以下)能穩定運行。主要輸出規格則為單路12V輸出,最高70.5A,共846W輸出。


純白中帶的一點綠之一,電源開關為配置為九州風神常用的綠色。

後側除電源線及開關外無其他接頭及按鈕,依官方資訊PN-M系列電源無低負載風扇停轉功能,故也沒有設置風扇停轉功能切換鈕。


純白中帶的一點綠之二,左右側皆有鏤空的九州風神LOGO圖示。


純白中帶的一點綠之三,12V-2x6接口也是綠色。

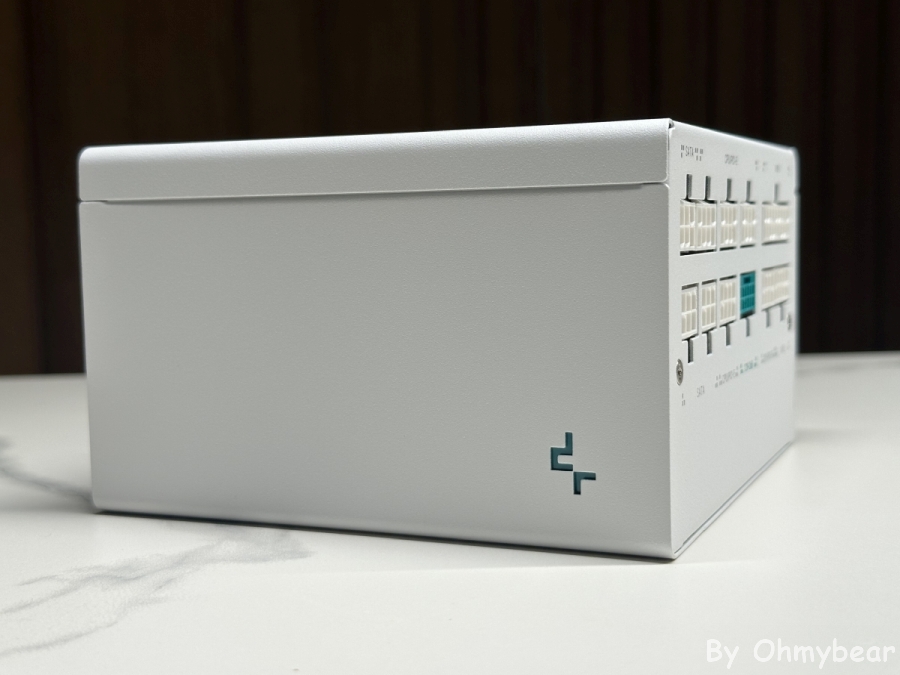

PN850M 的接口配置比較特別,共設置5個PCI-E接口,但分配是卡扣朝上3個、朝下2個,且包圍在12V-2x6接口旁。不過個人也曾在同為對岸利民新款由CWT代工的TR-AG電源上看到過相似的接口配置方式,但畢竟CWT是電源代工大廠,設計相碰也不是啥新鮮事。


全線材連接!但電源配置了3個SATA 6P接口..卻只有兩條線,略顯惆悵。


接著搭配黑白配的裸機平台進行簡單的裝機演示。



壓紋線優勢是佔用較小的空間,也比一般塑膠皮電線柔軟,皆利於整線及機殼內走線。


但缺點應該是比較難搭配整線環,搭配整線環反而增加佔用空間,不如直接用束線帶



壓紋線柔軟的特色最能體現在12V-2x6,能較大程度彎曲線材但還保持接口垂直於水平線,而且PN850M直接採用較安全的12V-2x6線材,



以上簡單賞析,本篇無測試!

不過因為PN850M有通過Cybenetics黃金認證,個人搜尋了一下Cybenetics的測試資料,原來有提供完整測試報告PDF檔案:

https://gzhls.at/blob/ldb/e/c/b/b/7710c64092f2192e09199cbb8136f3f99020.pdf

身為國際認廠商的報告肯定比本人更具有專業度,簡單摘錄幾個測試報內容,有興趣可再去研究原文測試報告。

首先是各元件用料,清楚標示廠牌及規格,可看出製造商是CWT,屬於中階規格的GPX系列,並且標示主電容採用日廠Nippon Chemi-Con規格為400V/680uF/2000h/105度的電解電容,其餘用料部分則請自行參考規格表。

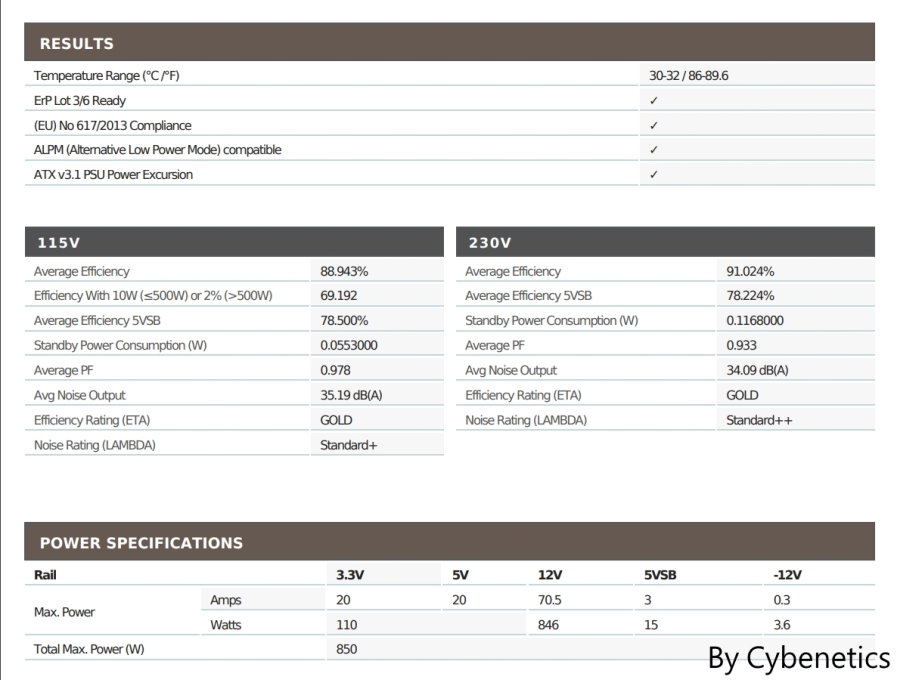

測試結果總結部分,標示115V輸入電壓下,平均轉換效率為88.94%,符合80+金牌87-90%的要求,平均噪音為35.19dBA,在Cybenetics噪音等級中屬於中階Standard+的等級。

230V輸入電壓下轉換率及噪音表現皆較佳,平均轉換效率為91.02%,平均噪音34.09dBA,跨過Cybenetics噪音等級35dBA的級距到Standard++。


轉換效率曲線部分,搭配115V電壓輸入時的圖表可得知,於20%負載時轉換效率為90.581%,50%負載時為90.951%,100%負載時為86.958%,功率因素校正(PFC)則介於0.97至0.98之間,符合80plus金牌各負載轉換效率應超過87%/90%/87%及PFC需大於0.9或0.95之要求。

不過依表可見70%負載以下風扇大致維持在1100轉,噪音約27dBA上下,但在80%負載時風扇轉速已經提升到約1600轉,噪音39dBA,已屬於明顯可聽見的等級,故個人是建議維持在70%負載(約600W)以下使用以維持良好的使用感受。




心得

PN850M WH依Cybenetics測試符合80+金牌及Cybenetics 黃金認證等級,原生ATX3.1電源並標配12V-2x6線材,提供10年保固,設計、規格皆符合市場主流,能滿足中高階硬體需求。外觀則採用全白色設計(扣掉那一點點綠之外),線材、接頭皆為白色,不帶一點黑,適合喜愛純白色主機配置的使用者。

個人觀察九州風神或說代理商視博通在台灣市場的策略是推出主流規格、價位平實,消費者容易接受的產品,故僅推出模組化、非模組化兩種型號,650w、750w至850w等三種主流瓦數。在一眾CWT代工的電源中,本篇開箱的全模組化PN-M及非模組化的PN-D系列都算具有不錯的價格競爭力,其中最高階款PN850M目前甫上市促銷活動還送塔散,CP值又更高一些。

雖然九州風神在美國市場經歷了一些風波,但個人詢問過九州風神代理商,目前亞洲地區包括日本、新加玻、香港及台灣,九州風神的銷售都不受影響,個人感覺心中一塊大石頓時落下啊,畢竟九州方正的設計風格很對個人胃口。且其代理商視博通也是市場老牌廠商,代理全漢、鐮刀、先馬、火鳥、Antec等族繁不及備載各家知名品牌,個人對九州風神產品的未來還是有信心的。
