NZXT H510 電腦機殼

等了好久，也比其他國家多花了一些錢，

終於等到NZXT H510在台灣上市了。

於是又要來換機殼啦，咦我為什麼用又呢？

廢話不多說，今天換裝上的是NZXT 2019年度的新機殼：H510系列中的最低階 H510，不帶尾綴詞 i 或 Elite 。

中低階不帶i的版本外裝僅用牛皮紙配色的一般紙箱，並貼上產品型號及配色，本次購入的是黑白配色版本。

以保麗龍及透明塑膠袋做為緩衝及保護材料。

機殼正面採簡潔素面的設計，只有下方有一個同色調的NZXT LOGO

上方與前方面板採一片鋼板彎折的方式連接，因此沒有接縫，視覺效果不錯。

機殼上方I/O則有USB 3.1 Gen1 TYPE-A接口及Gen2 TYPE-C接口各以及音源+麥克風2合1接口，按鍵則只有開關鍵，無重開鍵。

上蓋後方則有一個12/14cm風扇接口，並預裝有機殼風扇。

左側板為玻璃透側，非滿板設計，下方白色仍為機殼金屬部分，此種設計與酷媽及追風者某些型號機殼相似，好處大概就是玻璃有個能支撐的地方吧。

右側為一般金屬側板，前方為主要進風孔。

後方一覽，為常見的電源下置布局。後排風配置12cm風扇並預裝有風扇，下方共7個PCI安裝位置並使用通風擋板，不帶i的低階版本沒有顯卡直立開孔，只有一個裝飾擋片。

機殼底部可見後方為抽拉式電源進氣濾網，紅框處則可安裝兩條20cm左右的燈條，為機殼底部增加氣氛燈效果。底部有開孔可將燈條電源拉置機殼內，設計算相當貼心。(畢竟自家也有在賣底部用的燈條)

新款Hx10系列機殼改進地方之一就是玻璃側版全部取消4角鎖螺絲方式，改以卡榫及螺絲搭配固定之方式(原本H700系列還是4角鎖螺絲)。

將後方螺絲鬆開後向外推即可拆下玻璃側板，但要注意機殼機構沒有卡住側板防掉落的功能，拆除時請小心扶住。

側板玻璃厚度約4mm，上方與機殼固定卡榫處黏有金屬強化邊條，比起只有單片玻璃的側板，看起來是有更安定人心的效果(吧)。

另一邊側板進風處有可拆式濾網，靠上下卡扣與側板固定，不過這卡扣個人覺得不好拆，需要費點力。

機殼前方底部則是這咖機殼唯二的進風口之一，亦配有可拆式濾網。預設裝設方式需打開側板從機殼內部才能安裝及拆卸，但個人實驗將濾網換掛至外側依舊可以固定牢靠，為了方便起見建議跟我一樣移至外側。

接著是機殼內部配置，內部配置幾乎與舊款H500一樣，白色款內部依舊是黑色鐵板，前方有一片白色的電源線遮蓋飾板，風扇則預附2顆，後排風及上排風各1。

另一側則可看到IO線材、塑膠製理線溝槽、硬碟及SSD安裝架等。

主板後方預附2個SSD安裝架及CPU 8P、主板24P的理線溝槽，但個人覺得24P的溝槽不是很好用，這部分後面會再說明。

電源遮蔽飾板上方有許多開洞，可於電源風扇採朝上安裝方式時幫助散熱。

這些孔洞亦可固定SSD安裝架作為SSD前置及展示使用。不過整咖機殼只有附2個SSD安裝架，很容易就要面對前置或是放主板後二選一的局面。

記得之前看過NZXT粉專的小編說對他們家機殼的烤漆很有信心，不過我的機殼才剛收到就看到兩處掉漆瑕疵，另外之後安裝過程也覺得本體黑色部分的烤漆不太耐用，鎖螺絲的地方一定掉色。

電源線遮蓋飾板有兩個安裝位置，甚至可以拆除，不過拆除後這咖機殼的特色之一就消失惹。

安裝位置1：預設值

安裝位置2：稍微向右。

安裝位置3：完全拆除。

飾板後方仍保有燈條的安裝位置，所以即便不是帶i的版本，亦可自行購入NZXT或他廠的燈條來安裝。

前方進氣可安裝2顆12或14cm風扇。因為機殼前面板無開孔，風扇採用方便拆裝的可拆式支架。

雖然可安裝12或14cm風扇，不過14cm風扇進風處會稍微被12cm安裝孔位擋住。

風扇架與機殼前方約還有5cm深度，如果要採用雙風扇夾住冷排的方式應該也是可行。

前方底部為3.5"硬碟安裝架，能安裝最多3顆硬碟，最大的缺點就是這個硬碟架沒有快拆，都2019年且都已經是3K價位的機殼了，硬碟架還沒有快拆實在有失風範。

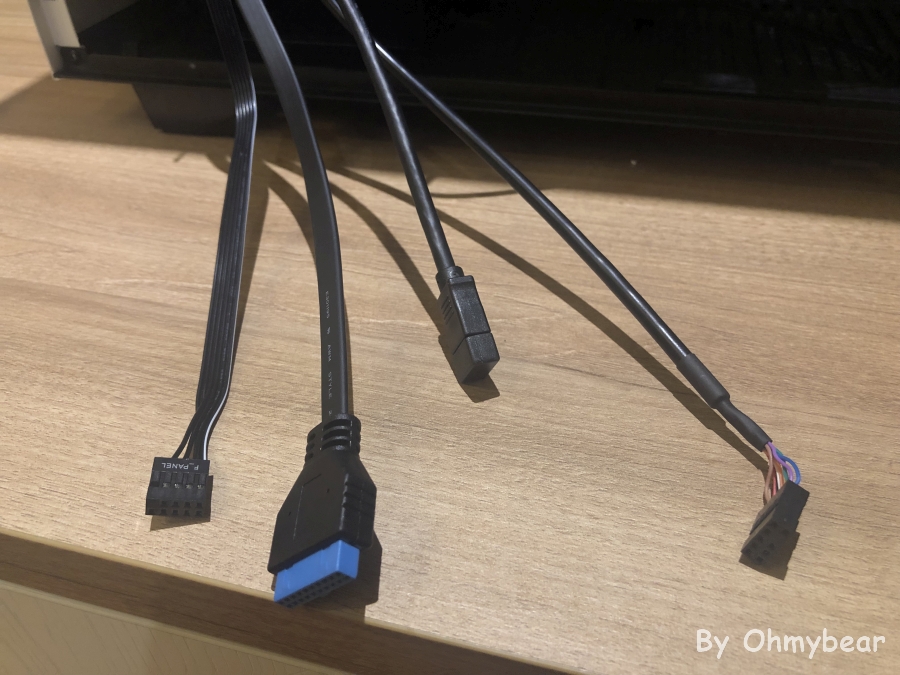

前方IO線材則有USB 3.1 Gen2前置接頭線、19P的USB 3.1 Gen1線、前置音源線及開關燈號線材等。

前置開關燈號線材採用9P母座的方式，值得注意的是線材位置完全對應我目前在用的華碩主機板，實在是太方便啦！不過也有附上針對其他無法對應的主機板用的轉接線，希望之後各廠這些線材位置可以大一統，可省去使用者很多麻煩。

最後裝機前補個配件，有單一音源+麥克風轉接線(據說很廉價)、螺絲若干(包裝上很貼心的標註了螺絲規格)、束線帶及說明書等。

本次裝機用配備的空盒，擺出來拍一拍而已，大致上都是舊配備沿用。

這次特別配合白色機殼，購入了白色的貓頭鷹風扇減震墊，不再走屎中紅配色。

因為減震墊不便宜，只買了2盒=32個，但機殼內共6顆風扇=48個要換，所以還是要搭配其他顏色減震墊。

燈效部分則是準備了喬思伯的5V RGB燈條，長度26.6cm及一條沒牌雙邊發色的5V RGB燈條，長度40cm。

準備撤下原本的Meshify C機殼。

裝機過程發現上方風扇安裝位置離主機板非常近，裝標準2.5cm厚的風扇會稍微卡住上方風扇、LED及電源插槽位置。

不過最終線材位置橋一橋還是能裝上，只是因為個人採用螺絲+螺帽安裝風扇，所以靠主板8P的孔位實在沒辦法安裝螺絲。

只好成為這種三角督的局面。

另外發現一個問題就是後方的主機板24P理線溝槽，對於編織線這種粗硬的線材幾乎是無用武之地，硬要塞入溝槽內反而會突出機殼一大塊...

而突出部分將導致機殼側板無法蓋上，個人覺得應該是這個理線溝槽寬度不夠，又太理想化，怎知粗硬的線材根本無法照廠商規劃的路線走。

最後是將24P線材塞在遮蓋飾板後面才得以解決。

其他裝機過程跳過，直接進入結尾部分，所有配備順利上機。

(註：顯示卡下方的是微星顯卡送的支撐架，沒有單賣所以個人還特別從淘寶購入，但用起來是覺得完全無支撐功能，僅能作為裝飾品...)

個人看上這支撐架是因為能填補主機板顯卡槽空曠的位置，又因不帶燈效能避免過度花俏。

白色風扇減震墊是稍微有點突兀...但至少色調與機殼統一，沒有過多的屎色。

風扇配置為前2進氣，後1及上1排氣，CPU散熱器材採用貓頭鷹家的U12A風冷，一前一後方式協助CPU散熱。

燈條1條安裝在機殼側邊下方，26.6cm的長度剛好卡到機殼底及電源線遮蓋飾板旁，長度搭配完美。

另外1條則安裝在機殼頂部(紅框處)，H510帶i版本此處也是預裝有燈條的，但我不喜歡LED燈珠裸露的燈條，還是帶有霧面遮罩的效果比較討喜。

開機後的燈效簡直亮瞎我的眼睛，主要是上方燈條亮度太高，又特別粗....幾乎整個機殼內部都能被他照亮。

甚至上排風口都能透出光效....

下方燈條就顯得較低調一些。

所以決定暫時移除掉上方燈條，避免搶去幻光戟風采，順便貼上電源附贈的敗家之眼磁貼銘牌。

然後又發現一個小缺點，機殼前方有較明顯的接縫。

再在前方貼上Blizzcon的敗家漁人標誌，完成這次裝機作業。

也可以將漁人貼在側邊，正面貼小顆的敗家之眼(滑鼠送的)，但個人覺得好像有些太花俏了，原本素面白色質感就已經不錯。

測試....這次偷懶沒有認真測試，只簡單紀錄玩遊戲時的溫度。室溫約26~27度的冷氣房，CPU是9700K@預設值，顯示卡為ROG 2070 Super。

測試結果CPU最高溫為Package 69度、8核心平均溫度66.7度、顯示卡最高64度，但遊玩遊戲過程大致上都保持在CPU 60度、顯示卡 60度的水準，散熱能力足夠應付中、高階配備。

與之前Meshify C的測溫數據，在M.2 SSD及顯示卡最高溫度相差不多，主要是CPU平均溫度提高約3~4度。

結論

優點

1.簡約的外型設計

2.配有電源線理線溝槽

3.前面板設有3.1 Gen2 TYPE-C 插槽。

4.側板玻璃無開孔，卡榫設計容易開啟且較能保護玻璃安全。

5.緊湊設計的機殼能稍微省下佔用空間

6.外殼皆為金屬材質，相較金屬久用較不容易發黃變色。

缺點

1.SSD架只有2個、3.5硬碟架無快拆功能。

2.機殼高度不足，導致上方風扇可能會影響主板線材安裝。

3.台灣售價($2990)較定價(79.9美金未稅)偏高一些。

4.油漆耐用度尚待時間確認。
5.緊湊設計無法容納太多設備。

個人喜歡H510樸素的外觀，內部設計也算有巧思，且散熱能力不算差，能應付中、高階配備，但使用頂級配備及極度要求散熱能力的，個人建議不要選擇這咖機殼。

如果喜歡H510的外觀又能接受NZXT自家燈條及風扇控制器、軟體等則可以考慮H510i，個人是因為完全沒需求所以沒考慮。至於這系列最受矚目的H510 Elite，玻璃前面板很漂亮，但是機殼架構還是H510，各種優缺點耶都一樣，個人覺得預算有到6K的話，也還是選擇其他機殼吧。

3K價位內個人比較過不少機殼，NZXT H510算價格偏高，但一些小地方及細節還是贏過其他類似架構的機殼，例如側板玻璃採用卡榫而非4角螺絲固定方式、硬碟架雖然沒快拆但贏過完全不能拆的CM某機殼、底部電源供應器濾網採用滑軌快拆而非一片單薄洞洞塑膠板、全金屬而非塑膠外殼久用較不容易發黃等，且顏值應該是能穩坐前幾名，值得列入考慮清單！
