又是新品嘗鮮的時候啦！來自德國知名散熱設備廠商be quiet!的高階靜音風扇：
Silent Wings 4 Pro 140mm。
知名散熱/機殼設備廠商be quiet!甫於2022年7月更新自家Silent Wings風扇產品線，推出一系列Silent Wings 第4代風扇，包括Silent Wings 4及Silent Wings 4 Pro兩款，每款皆提供120及140mm兩種尺寸，其中Silent Wings 4更包含定速、PWM、PWM高轉速等多種版本，整個系列可說是成員豐富，消費者總能夠從中找到符合自己需求的風扇。
本次介紹的是高階款的Silent Wings 4 Pro 140mm風扇，Silent Wings 4 Pro相較舊系列風扇可說是如官方介紹所說：全面進化。以下就聽我娓娓...
感覺會拖稿...總之先表列本次Silent Wings 4 Pro的主要特色：
1、3段轉速開關(M中速、HS高速、UHS超高速)
2、6極風扇馬達、3相交流變頻器，具有低震動及低功耗等優勢
3、3種不同用途風扇支架扣具
4、全新扇葉設計、極度縮減扇葉與邊框距離
5、PWM線材護套，兼具美觀與耐用性
6、FDB軸承、壽命30萬小時、5年保固
非Pro與Pro款的差異：
1、非Pro款各版本皆無轉速開關，「PWM高轉速」版最高轉速也僅有Pro款的HS高速等級
2、2種不同用途風扇支架扣具(少1種)
3、PWM線材護套略有縮減
其餘細節部分還是照慣例邊開箱邊介紹吧。
外包裝採用典雅低調的深黑色紙盒，右上有一抹be quiet!經典的橘色。

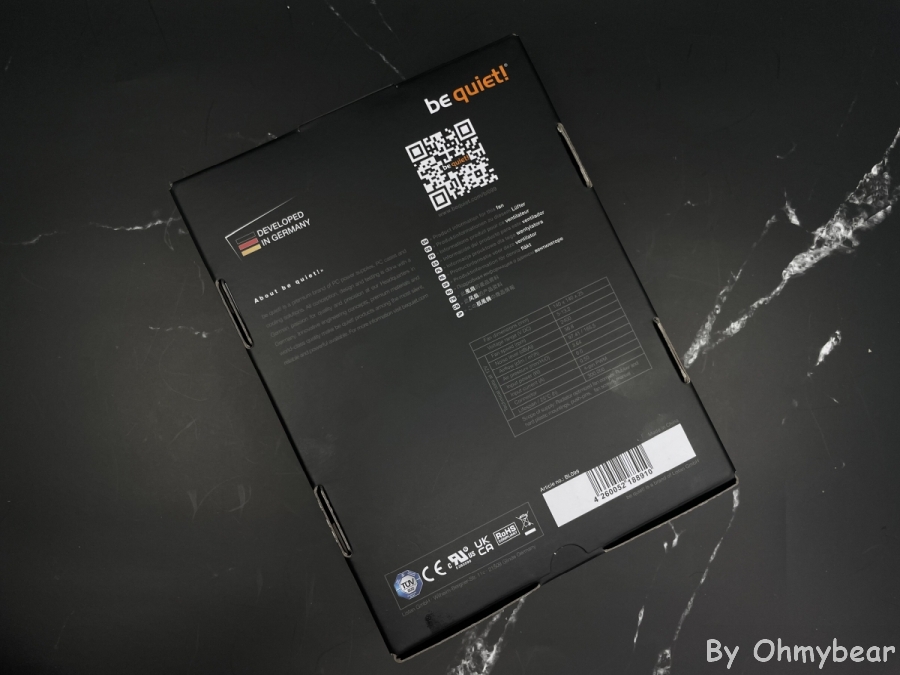

背面為be quiet的簡介及風扇規格：
(標示規格皆為UHS轉速 / 100% rpm / 12V)
尺寸： 140 x 140 x 25 mm
轉速：2400 rpm
風量：97.41 CFM / 165.5 m3/h
風壓： 3.64 mm H2O
噪音值：36.8 dBA
消耗電力：6W / 0.5A
嗯...14cm風扇高達2400的轉速，但就標示數據來說風量不算優異，風壓倒是比較亮眼。
開蓋後可見內部配件及風扇本體採個別包裝，整體包裝皆為紙材質。
上方則圖文並茂呈現Silent Wings 4 Pro風扇特色，這裡就不再重複敘述。
全部內容物為配件包、風扇本體、簡易說明書及產品回收說明。
配件包內有兩組不同用途的風扇支架扣具、塑膠拉丁及攻牙螺絲。
可替換的風扇支架扣具，這裡就先亮個相，後面再詳細介紹。
風扇已預裝上第3種水冷排專用扣具，整體為沉穩內斂的全黑配色，高階風扇沒有在RGB的啦。
本次 Silent Wings 4扇葉採用全新設計，鐮刀形狀的扇葉，140mm版本有7片扇葉，120mm版本則更緊密，共有9片扇葉，外型是不是與A12X25相似呢？目前幾家大廠的高階風扇幾乎都走鐮刀狀扇葉高風壓的形式。
扇葉仍維持Silent Wings系列的經典紋路，Silent Wings 4系列風扇藉由縮短扇葉與邊框的距離，得以製造更強大的風壓。
官方頁面或說明書、規格表皆無特別說明扇葉及風扇的材質，但香港網站HKEPC的撰文有提到「扇葉、風扇框架或支架都添加了 30% 玻璃纖維的 PBT 物料 (PBT GF30)」，這部分因尚無太多時間查證就僅供參考。
本次個人相當欣賞的一個小細節，Pro版特有的PWM線材護套，整體為塑膠材質加上編織網包覆的電源線，應該十分抗拉扯吧。
3段風扇轉速切換開關位於軸承處，分別為M、HS及UHS，120mm及140mm各段轉速的上限請參考下方官方說明書內表格。
官方也有提供各段轉速的PWM/轉速增長趨勢線圖。
接著介紹3種風扇支架扣具。依官方資料分別為水冷排專用、防震橡膠及塑膠扣具。
首先是Pro版Silent Wings 4才有的水冷排專用扣具，整體為硬質塑膠材質，鎖點處有防震橡膠。扣具已預裝在風扇上，鎖點左右各有一個卡扣，一隻手按壓兩個卡扣，另一隻手就可將扣具拔出。
水冷排扣具尺寸比其他扣具大，據官方資料能減少水冷排與風扇間空隙，避免氣流洩漏。
水冷排專用扣具有特定安裝方向，內部一高一低，對應到風扇的邊框位置也是一高一低(進氣處較低)，官方規格有提到「漏斗形狀出氣口的風扇邊框」，也是增加風扇風壓的設計，不曉得是否就是指此處的設計呢。
後來我也才發現，此扣具有分TYPE-A及TYPE-B，TYPE-B有留設針對電源出線位置的開孔，如此細緻的設計，著實令人佩服。
接著是塑膠扣具，整體也為硬質塑膠材質，鎖點周圍有一圈防震橡膠(紅框是我自己標示橡膠位置用的，實際為全黑色)。
防震橡膠扣具則是整個鎖點皆使用橡膠材質，不過這個扣具鎖點開孔較小，一般需搭配預附的塑膠拉丁。(應該也可自行尋找M2或更細的螺絲)
防震橡膠扣具有兩個不同方向，分別以L及S字樣標示於扣具外邊，也可透過兩邊不同形狀的鎖點來辨別。
標示為L的方向鎖點處有一個圓形凸起，整體高度比S略高。
L側朝向機殼安裝，風扇會稍微抬高1mm，扇葉離機殼較遠，能提高風量且較為靜音。
S側朝向機殼安裝，則減震效果較好且能提高風壓。
將Silent Wings 4 Pro裝上塑膠扣具，整體看起來比較輕巧，外型也與前代Silent Wings 3風扇十分相似。
使用塑膠扣具時，風扇框周圍留空的位置剛好可以讓電源線繞一圈藉此藏線，一石二鳥啊！
風扇介紹就到這裡，接著是測試環節。
這裡要讓我嘮叨一下，個人覺得14cm風扇目前使用是較為受限的，多數僅應用於機殼風扇，不免讓人覺得有些惋惜。
首先風冷散熱已幾乎沒有高階的「純」14cm風扇塔散，大部份所謂的14cm散熱器，都是搭配12cm鎖點的圓框14cm風扇，扣具無法安裝常規14cm風扇。
其次目前水冷散熱的大宗：一體式水冷AIO，隨著360mm AIO產品的降價、不斷出新品，與280 AIO已沒有太明顯的價差，有預算上280 AIO的通常再加一點預算就能上360 AIO。一般人也通常會因此選擇360 AIO，一方面性能更高，一方面3顆風扇能塞滿機殼前臉，2顆風扇的240/280就會覺得好像有個洞空在那...
最後是主流機殼對於280冷排的支援性普遍較差，尤其是機殼上方空間，如果針對冷排安裝位置的偏移或是留設高度不夠，就會因為與主機板電供散熱或是超頻記憶體的散熱片衝突，而只能裝14cm風扇無法再裝冷排，但使用12cm風扇的240或360 AIO多數不會遇到這個問題。
但不能就此屈服於現實，本次還是特地向朋友商借來市場上少數的高階14cm散熱器，來自貓頭鷹廠商的NH-C14S下吹式散熱器，搭配NF-A14純14cm風扇，這款大概也是貓頭鷹僅存還在販售且支援標準14cm風扇的散熱器吧。
NH-C14S具有下吹式散熱器裡旗艦的散熱規模，最多能安裝2個14cm風扇形成三明治結構。
正面看有6根熱導管，從背面看則是7根熱導管，是因為正中間那根熱導管長度只到散熱器鰭片中段位置而已。
但畢竟NH-C14S本次只是輔助測試的工具，主角還是Silent Wings 4 Pro風扇。
於是將Silent Wings 4 Pro裝上NH-C14S，哇這可是難能可貴的德奧聯軍啊，強強相碰會有什麼火花呢。
順便測試一下，雖然橡膠扣具稍微被鐵絲勾歪，但還是能順利裝上，不受偏小鎖點的阻礙。
接著裝上測試平台，不得不說，14cm風扇快佔滿半張主機板，存在感十分強烈。
測試平台為熟悉的i7-10700k，設定為4.9G @1.265V，單烤FPU時功耗約為170w。搭配的散熱膏為AC MX-5，於25度的冷氣房中進行裸機測試。
本次測試會順便加上NF-A14這顆貓頭鷹老將14cm風扇，並分別測試Silent Wings 4 Pro M轉速(1100 rpm)、HS轉速 (1900 rpm)、UHS轉速(2400 rpm) 及與對照組NF-A14轉速上限(1500 rpm)同轉速時的溫度及噪音。
NF-A14則分別測試1100 rpm (與SW4P M檔轉速上限相同)、1400 rpm (與SW4P 同為50 dBA噪音水準時的轉速)及上限1500 rpm時的溫度及噪音。
好像有點複雜，總之目的是為了比較A14與Silent Wings 4 Pro在同噪音時的散熱及噪音表現。測試結果整理如下表：
*先說明一下，測試時環境噪音約36dBA，為了能測出較顯著的噪音差異，量測位置為風扇旁邊5cm處，因為測試標準不同，所以噪音結果才會是40~50dBA這種數字而非官方的36dBA。
**下表各轉速上方長條為溫度，下方短條為噪音。
簡單就上表進行分析：
1、Silent Wings 4 Pro M檔轉速最高1100轉，此時幾乎無聲，但散熱效能些微偏低。
2、HS檔轉速最高1900 rpm，此時噪音50dBA，與1400 rpm的NF-A14相當。這結果不算意外，因為幾款鐮刀型風扇與一般風扇相比，大多是同轉速時噪音偏低，同噪音時轉速偏高。
3、NF-A14轉速上限1500 rpm，此時的效能與1900轉的Silent Wings 4 Pro相當，但Silent Wings 4 Pro還有個超高轉的UHS檔，完全犧牲靜音，但換來更暴力的散熱效能。
如果設定相同的噪音水準(固定dBA)，則在噪音程度還算相當舒適的44dBA，Silent Wings 4 Pro比NF-A14還略低2.5度。
在噪音算稍微明顯的50dBA水準，此時NF-A14已幾乎是全速運轉，但也帶來不錯的效能，與Silent Wings 4 Pro的差距縮短至1度不到。
另外本次也紀錄每10% PWM 轉速及噪音的座標分布(這裡順便加入A12X25風扇的數據)，Silent Wings 4 Pro與NF-A12x25較為相似，各PWM %數轉速及噪音的成長幅度都較為平穩，因此各轉速都能發揮穩定的性能。
但不得不說貓扇A12X25依舊是靜音表率，有機會應該拿Silent Wings 4 Pro 120mm版本來與貓扇對決！
結論
與自家舊款風扇相比，Silent Wings 4本次可說是迎來重大變更，定位明確，特色鮮明，各轉速版本選擇也相當多。而Pro版不管在外觀、可替換配件及設計細節都足以稱為高階風扇的模範生，3段轉速開關及3種風扇支架可因應多種使用情境，6極馬達讓風扇能維持相當的穩定性，實測最高轉速時幾乎感受不到震動跟軸噪，風扇接頭設計也是目前個人用過的風扇中最高檔的，沒有愧對Pro的名稱。
靜音部分個人覺得依然是維持良好傳統且穩坐第一梯隊，與產品名稱Silent Wings可說是名實相符。性能方面UHS極高的轉速也拉高散熱效能的天花板，能文能武讓風扇的應用更廣泛。
Pro版的3段風扇轉速開關也省去要買哪一種轉速Silent Wings 4 的煩惱，通常問就是推薦直上。如果預算有限或是沒這麼高的散熱需求，個人還是建議選擇非PRO版Silent Wings 4 也至少要買到PWM高轉速版本，具有更高的解熱上限，我可以用不到但你必須要有。
個人覺得對於Silent Wings 4 Pro來說M檔轉速上限1100 rpm有些略低，雖然極其安靜但其實1500 轉時的聲音也不算吵。除非對靜音要求極高，不然個人認為1200~1300rpm應該會是噪音與散熱比較均衡的轉速。
至於缺點，個人覺得是關於3種風扇扣具的差異及使用方式，官網沒有詳細介紹，需另外由影片介紹才能窺得全貌。(雖然影片也是官方的啦...)
請參考：https://youtu.be/ZEzgbKHVOHM
另外就是依Silent Wings 4邊框扣具的位置及形狀，個人判斷對自家空冷散熱器DARK ROCK、SHADOW ROCK系列某些型號有可能不相容。
以上簡易心得，感謝看完的各位。
