可拆可換 ThermalTake 耀影 SWAFAN 14 RGB 風扇

隨著RGB風扇的蓬勃發展,各廠商為了在紅海市場脫穎而出,無不努力於產品差異化。

因此不斷有創新產品出現,例如模組化線材、積木風扇等等。

那本次入手的ThermalTake 耀影 SWAFAN RGB 風扇又有什麼特別之處呢?

TT新推出的耀影 SWAFAN RGB 風扇,主打特色賣點為具備正反兩向風扇葉片及扇葉可替換設計。雖然說個別來看正反方向風扇及扇葉可拆除替換的設計在市場上不是首見,但TT首次在自家RGB風扇上將兩樣設計相結合,確保使用者能獲得最佳燈效體驗。此外這款風扇設計上另一個亮點,是具備3層環狀、總數達到30顆LED的ARGB燈效,幾乎要塞滿整顆風扇。

耀影 SWAFAN RGB 風扇目前只以帶控制器3顆包裝的方式販售,本次入手的是14cm風扇版本,但當然希望日後有販售單顆風扇的方式供選擇。


包裝正面標註幾項風扇特色,包括SWANFAN為適用於冷排的風扇、可替換的風扇扇葉及3環LED燈效等。也另外標註了風壓、噪音及轉速等規格。


背面則以簡易圖示說明設計概念。


正反兩向可替換扇葉的優勢是可在改變風扇的風向時,仍將風扇維持在最佳燈效的正面。


側邊標示風扇數據規格。反向扇葉的風量、風壓及噪音數據都略差於傳統正向扇葉,或許是因為反向風扇進氣仍受風扇框體影響,導致規格稍微下降。


打開包裝後發現居然還有盒中盒,轉到背面才看到分層放置的替換扇葉及風扇本體。



所有配件一覽,包括說明書、風扇控制器、螺絲、線材及...潤滑油?
潤滑油的用途是避免可替換扇葉因多次拆裝導致風扇油脂減少時作為補充使用。線材共有USB 2.0 9P轉Micro USB 接頭*2、控制器串接線及風扇、LED供電用的大4P線材。

沒錯,這年頭還能看到大4P線材實在不容易,且看且珍惜。但我覺得還是改用SATA接頭會更方便一點。


與耀影 SWAFAN 風扇搭配的是第4代的燈效/風扇控制器,控制器上共5個風扇接口(前3後2,為特規的9P)。



左側Micro USB接頭為連接電腦用,旁邊4P接頭則為控制器串接口,可串接多個控制器後以單一Micro USB連接至電腦,串接方式為A控制器的4P接口連接到B控制器的Micro接口,最多可串接16個控制器。

右側則為4針轉大4P的供電接口,依TT官網頁警告提示:由於電壓限制,建議一個控制盒至多只連接3個SWAFAN/Riing Quad/Riing Trio風扇;最多可使用2個控制盒連接6個SWAFAN/Riing Quad/Riing Trio風扇於一條4pin molex線材。

使用時還須注意一下不要連接過多裝置,有多控制器需求的話還是請妥善多插幾條大4P供電線。



控制器背面為DIP切換開關,依開關位置可設定控制器的先後順序,當使用超過一個控制器時會用得上這個功能。

控制器於機殼內的固定方式僅有魔鬼氈,沒有磁吸功能還是不方便了點。


接著是風扇本體及扇葉,正反向扇葉除了扇葉方向外,TT還設置了兩種顏色的軸心貼紙來辨別,黑色的為正向扇葉,銀色的則為反向扇葉。


側邊可見風扇上下皆有一圈LED導光環(第3圈導光環位於軸心處),鎖孔位置設置有減震墊。


背面為風扇規格貼紙,最大電流量為0.7A,不愧是塞滿30顆LED燈珠的風扇。

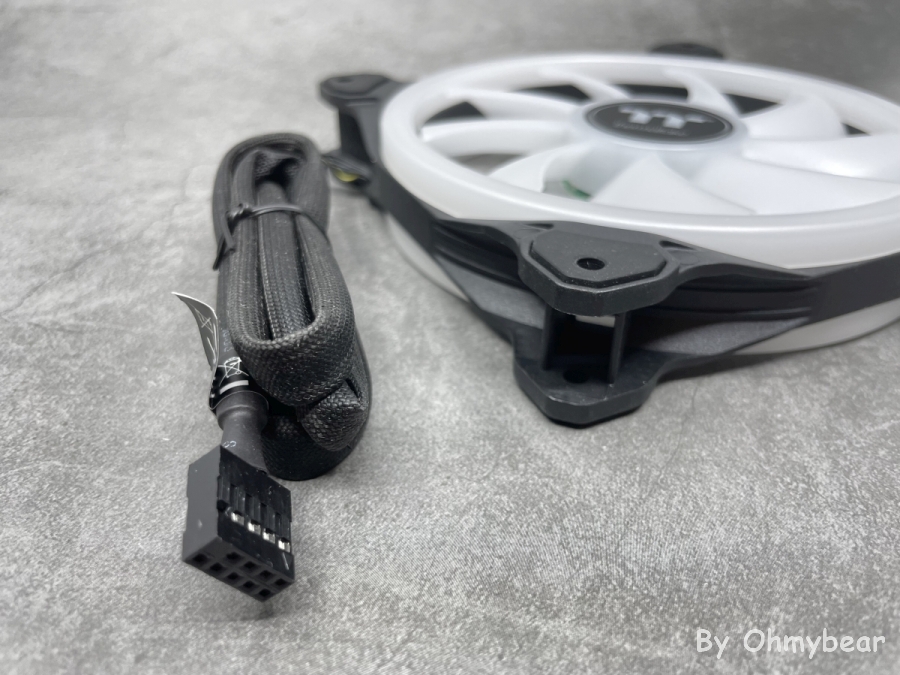

為了統一由控制器及專用軟體來控制SWAFAN風扇跟LED,採用特規接頭的方式我個人是能理解,但是風扇線長度約60cm就讓我覺得...真有必要這麼長嗎?

線材的部分我私心覺得如果能採用模組化會更好,目前也有不少廠牌風扇採用,風扇間以短線或針腳方式相連接後,彙整成一條線材連接至控制器或主機板,一方面可節省控制器的接頭數量,一方面減少整體線材的數量,便於使用者整線。


用手從背面抵住軸承處往外推即可將扇葉拆下,但應該是為了避免風扇運轉後變成血滴子,風扇與軸承的連接還是有一定的緊密性,拆除時需要推用力一點,不要怕大力出奇蹟。


軸承近拍,可見一圈導光條,日後如果要補充潤滑油也是從此處滴入。


扇葉軸心,將此突起對準軸承處插回去,聽到咖搭一聲才算完成安裝,沒裝好就運轉的話,變成血滴子的機率很高啊!


可拆可換,耀影 SWAFAN 風扇的最大特色就是可視需求選用不同風向的扇葉。對喜好散熱裝置的玩家應該不難判斷扇葉的風向,初學者不懂也可藉由軸承貼紙的顏色來判別,黑色為傳統正向扇葉,銀白色則為反向扇葉。





總之扇葉凹面的朝向就是風的方向。





原本沒有替換扇葉的風扇,在進風方向的背面會被風扇框體及軸承擋住RGB燈效,改裝反向扇葉後,進風方向交換,軸承、框體固定條就轉到背面方向,不再擋住燈效。



上機實測,通電後反向扇葉的優勢更顯眼,原本配置前2進風上1排風,但前方2顆進風扇從拍照方向燈效會被軸承擋住大半。將前2風扇改為反向扇葉後,視覺效果獲得相當大的改善。




接著是SWAFAN風扇搭配的軟體,新版TT RGB PLUS 2.0。


將控制器接上主機板USB 2.0 9P接頭,軟體就能正常偵測到控制器。


點選控制器後下方會出現相容的產品圖案,可拖動各圖示至控制器編號位置,方便記憶連接順序及產品類別。



接著是風扇轉速頁面,可看到已連接3顆SWAFAN風扇,亦可輸入各顆風扇的名稱以示區分位置或功能。


預設為PWM模式,上限為70%,可自由調動上方橫桿設定轉速上限,或是直接點選安靜(轉速上限50%)、高效(轉速上限100%)模式及改成手動設置轉速模式,以每10%差異設定風扇轉速。


燈效設定應該是本次精華所在,SWAFAN 風扇因為有3層共30顆LED燈珠的關係,再加上可分層設置不同燈效,可玩性及變化都相當豐富。


設置方式相當直覺,使用滑鼠點選燈效層的方式想要改變效果的位置or一次選取全部層數甚至是全部風扇,再套用燈效即可。


可設定的燈效也十分豐富,有將近20多種!
個人覺得像這種可玩性高的RGB風扇,使用特規接頭及控制器也是能理解的,這些豐富的燈效設定功能只靠主機板RGB SYNC軟體可玩不出來。


個人相當喜歡的漩渦燈效,由外層幾顆LED緩步向內層閃爍,可設定單色或是自由搭配顏色組合成花俏的色條,認真花時間研究的話,絕對可玩出豐富多變的獨特燈效。


但是教練...我缺時間啊!

所以燈效部分先到這裡,最後來實測風扇性能,拿出之前測試14cm風扇用的巨巨下吹式散熱器。


也順便測試風扇正向及反向的燈光效果,但因為多數燈光被散熱器鰭片擋住,使用正反向扇葉的差異不如安裝於機殼或冷排時明顯。



不過實際測試只使用1顆SWAFAN風扇,且安裝正向扇葉。測試配備及功耗設定與先前測試Silent Wings 4 Pro一樣,為i7-10700k @4.9G 1.265V ,約170W之功耗,並使用MX-5散熱膏。

首先是風扇各%數之轉速及噪音數據。 就風扇轉速及噪音的成長趨勢曲線來看,SWAFAN的類型應該與貓頭鷹NF-A14類似,偏向常規扇葉形狀的設計,轉速及噪音成長幅度都與鐮刀型扇葉風扇不同。

實際進行效能測試並與先前Silent Wings 4 Pro 及NF-A14的結果比較,SWAFAN 14風扇在各噪音區間(51dBA、55dBA)效能皆落後約3度左右,如果拉到滿轉效能差距是可再降低一些,但此時噪音較高,不是長久使用之策。

SWANFAN主打良好燈效呈現,效能與各廠高規風扇有差距個人認為是可預見的結果,且差距也在能接受的範圍,所以個人是...平心靜氣地看待。


結論

耀影 SWAFAN RGB 風扇前、後、軸承三處皆設有LED燈珠,共計30顆LED燈。三層皆可分別調控的設計,搭配軟體內多樣的燈效讓風扇可玩性十分豐富,萬千變化等待使用者去發掘。

此外風扇結合可拆式及正反向扇葉的功能,讓RGB燈效能更完美的呈現,不再受到框體結構或是碩大軸承的阻礙。

不過耀影 SWAFAN RGB 身為目前TT的旗艦款風扇,配件及設計細節還是有需要改進的地方,最大的問題就是過時的大4P電源接頭,難裝難拆還可能讓PIN腳脫落。此外是風扇的電源線過長,雖然這不只發生在SWAFAN 風扇上...不過旗艦款風扇配個模組化接線豈不是更完美呢。

最後的缺點大概就是目前僅3顆包裝販售,如果有增添單顆風扇的需求,目前只能認命掏錢一次購買3顆+控制器,這點個人是期望能優先改善。
