自從上次在Computex展知道EZDIY-FAB也要推出12VHPWR的轉向接頭後，
就一直滿懷期待，甚至中間還先入手了塑膠殼款轉向接頭止渴。
如今終於等到EZDIY-FAB 鋁合金外殼版的 12VHPWR 轉向接頭啦！
其實上次Computex展時，資訊落後的本人才知道原來EZDIY-FAB是台灣廠商，之前一直只在美國亞馬遜網站看到這家的產品，就以為是歪國廠商。
回到主題，EZDIY-FAB在展場時展出多款鋁合金外殼及塑膠外殼的12VHPWR轉向接頭產品，並在展覽後先行推出塑膠外殼款，於8月份時再推出進階版的鋁合金外殼款。
個人之前已經先入手適用最大輸出功率450W的塑膠外殼款，本次除了再入手適用最大輸出功率600W的鋁合金外殼款，還順便入手EZDIY-FAB熱銷款的轉接線及顯示卡支架，以下將一一進行介紹。
首先是12VHPWR轉向接頭，EZDIY-FAB的轉向接頭產品種類相當多，以下簡單將其分類：
1、依材質及適用輸出功率：塑膠(450W)、鋁合金(600W)
2、依轉向角度：90度、180度
3、依厚度(僅鋁合金180度款)：厚、薄
4、依卡扣方向：正向(卡扣在上)、反向(卡扣在下)
5、依顏色：黑色、白色
EZDIY-FAB的轉向接頭產品大致為上列5個分類的排列組合。這兩次入手的就是適用於華碩顯示卡(正向，卡扣在上)，塑膠殼款/黑色/90度、180度及鋁合金款/厚/黑白色/90度、鋁合金款/薄/黑白色/180度等各一，總計6個轉接頭。
每種轉接頭都採用一樣的包裝，紙盒內以泡棉保護轉接頭，配件則只有說明書。
首先是90度轉向接頭，從左至右分別為黑色塑膠框、白色鋁合金框、黑色鋁合金框。塑膠款及鋁合金款都有做通風開孔，但開孔位置不同。
EZDIY-FAB賣場頁面有提供轉向接頭的顯示卡支援列表資訊，但由於各家顯示卡接口留設空間不同，不在列表上的顯示卡也有支援的可能，但就得購入後自行嘗試。但經詢問EZDIY-FAB客服回復表示，如果購入後發現無法兼容，是可以申請退貨退款。
個人認為EZDIY-FAB轉向接頭最優秀的設計就是去除了卡扣，個人認為這細節十分重要！
某廠的高價競品保留了卡扣，但我就問這裝上顯示卡後，卡扣被擋在接頭跟鰭片中間，拆除難度會多恨天高？
鋁合金款整體厚度26mm，塑膠款厚度21mm，如果顯示卡距離側板空間足夠，個人強烈建議直上價差不明顯的鋁合金款，材質、外觀、用料及作工各方面都贏過自家塑膠款。
鋁合金款稱使用2OZ銅厚的PCB板，具有較佳的散熱及載流能力，外觀上PCB厚度也與塑膠殼有差距。
厚實的鋁金屬外殼側邊刻有EZDIY-FAB字樣。
前方亦有一小片金屬保護殼蓋住PCB，上方以兩顆螺絲固定(紅框標示位置)。
既然只有螺絲固定，那當然就拆啦！拆卸後可發現金屬外殼與轉接頭本體接觸位置都鋪有導熱墊。(塑膠款個人卸除螺絲後無法全拆下，又怕拆壞只能忍痛放棄。)
以個人淺薄的知識判斷，EZDIY-FAB的鋁合金轉接頭使用粗勇、厚實的銅色金屬傳導電流，也難怪能支持600W功率(？)
正面外殼導熱墊採用大小兩片相疊以覆蓋金屬導體及焊接位置，但導體有部分未覆蓋到。
小片的外殼則能完整覆蓋另一側PCB板的接點位置。
接著是薄款鋁合金外殼的180度轉向接頭。
EZDIY-FAB在180度轉向接頭共推出厚、薄兩款產品，本次僅入手薄款的轉向接頭。
這裡暫以90度轉向接頭作示範，因受限於12VHPWR母頭的佔用空間，90度轉向接頭不適合使用薄款外殼。180度轉向接頭則因為公、母頭都在PCB板同一側，所以背後適合搭配薄款鋁合金殼。
個人覺得以外型及占用空間來說都是薄款勝出，但理論上散熱效能應該是厚款更好一些。
180度轉接頭也是以兩顆螺絲固定，話不多說，拆！
因為與90度款大同小異，這邊就簡單帶過，180度款一樣透過大小兩片導熱墊疊加結合外殼與轉接頭本體，導熱墊則能完整覆蓋PCB上所有元件。
裝機部分留到最後，版面先留給轉接線。首先是白色款的12VHPWR延長轉接線。
有些人可能會覺得，12VHPWR接頭都已經夠危險了為啥還要轉接呢？當然轉接絕對有一定風險，但透過「接頭牢牢插緊」、「減少線材彎曲」等作為，風險也是可以控制的。
個人認為此類12VHPWR轉接線主要用途為增加美觀，哪天電腦想換成全白色配置，加轉接線即可，不用再重新購買白色電源。
此轉接線使用12+4P規格、16AWG鍍錫銅線、編織線外觀，最大支援600W功率，並預裝有4個理線環，適用於3090Ti及40系列12+4P接頭。
轉接線第2發是全白色電源供應器延長編織線套件，除了線材外連接頭都是全白色。
全白編織延長線以套件方式販售，共有主機板24P一條、CPU4+4P1條、PCI-E 6P兩條、PCI-E 8P兩條，總計6條線材。
此套延長線使用16AWG線材，長度30cm，線徑較粗。EZDIY-FAB另外有販售18AWG規格的4件套編織延長線，也有全白款可選，但個人覺得CP值沒有這款6件套高。
每條線材都附有4個理線梳作搭配，數量相當驚人啊，一般一條線搭配3個理線梳應該就足夠。
理線梳的實裝效果參考。
轉接線的裝機也先緩緩，最後一PART是ARGB 顯示卡支架 V2。
EZDIY-FAB這款V2顯示卡支架有分5V ARGB及無光兩種版本，各有黑白兩色，本次入手的是5V ARGB黑色款。
所有配件一覽，包括支架本體、可調支架零件及橡膠墊片、螺絲等。
這款顯示卡支架特色之一是外殼為鋁合金材質，外圍一圈則是ARGB燈帶。
整體外型走簡約低調路線，一樣刻有EZDIY-FAB字樣。
支撐位置可調整範圍大概為支架的一半長度。
採用5V ARGB接頭且帶有分接功能，不占用主機板接頭。
這款支架的另外一個特色是具有多個固定及可調位置，透過可伸縮的PCI-E安裝檔板以調整支架前後位置。
最大可延展長度約為3cm，更容易搭配40系列各種高越肩顯示卡。
由兩片金屬及手轉螺絲組合而成的支撐架，經由兩片支撐架能組合成兩種不同支撐模式。
首先是分離支撐模式，此模式的優勢是上方支撐架拉伸長度較長。
合併支撐模式則是下方支撐架拉伸長度較長，但因為此模式下兩片支撐架位置連動，個人覺得調整比分離模式較不方便。
接著進入最後的實裝環節！
首先是顯示卡支撐架，搭配演出的顯示卡為ROG RTX4070Ti，機殼則是FD North。
這裡個人使用分離支撐模式，且稍微換了位置，左方的支撐架負責頂住顯示卡，右方的支撐架則抵住機殼電源罩。
這款支撐架相較一般鎖PCI-E位置的長條狀支撐架優勢在於有兩個固定/支撐點，鎖PCI-E檔板位置提供部分支撐力，前方抵住電源罩的支撐架也提供部分支撐力，如此上方才有足夠力量支撐住顯示卡。
不然傳統鎖PCI-E槽的支撐架，僅靠PCI-E螺絲位置的螺絲提供支撐力，除了要撐起支架本身的重量，還要透過很長的力矩支撐住顯示卡，只能說支撐效果十分有限，外觀大於實用性。

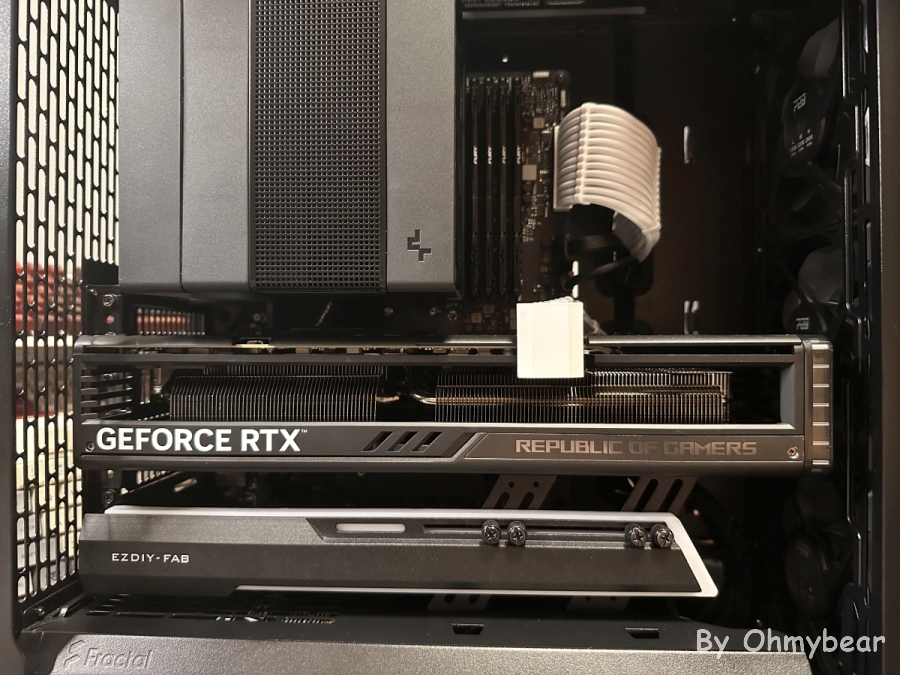

支撐架上機後是轉接線及12VHPWR轉向接頭，這裡單純示範效果所以才會使用黑白配色，請見諒。
將重點放在12VHPWR轉向接頭及轉接線，轉向接頭除了能避免原廠12VHPWR線過度彎折，也減少線材佔用的深度，讓更多機殼能適配40系顯示卡。
接著換上180度的轉向接頭，正面線材改從顯示卡背板走線，正面看起來更乾淨，也不會遮蓋住顯示卡及支架RGB燈效。
接頭離顯示卡背板仍有一定高度，沒有完全貼齊，避免顯示卡溫度過度影響接頭及線材。
接著通電看一下支架燈效，分別測試了橘色單色及彩虹漸變色。支架燈效亮度不錯但稍微可惜的是支架底部燈珠感較為明顯。
心得
12VHPWR轉向接頭：
EZDIY-FAB提供了相當多種類的轉向接頭選擇，但可惜展場上看到的多色鋁合金款還沒有推出。鋁合金款價格只比塑膠款略高約100台幣，以外觀及功能來說應該是完勝，有打算購買轉向接頭的話，個人都建議直接選鋁合金款，但要注意華碩40系顯示卡特立獨行，卡扣方向與其他廠都不同，選購時要注意正反向。
轉向接頭價格換算約20美金，比起Cablemod同規格競品40美金+運費的價格來說相當實惠，設計上沒有卡扣也更具優勢。保固則同樣為1年，經詢問客服表示：如果因為EZDIY-FAB的產品而造成損害，EZDIY-FAB都會協助處理解決。(但目前據說沒有EZDIY-FAB的轉接頭客戶有燒毀案例，所以不知道會協助解決到何種程度。)
12VHPWR轉接延長線：
個人意見，白色款轉接線不管是12VHPWR或是6件套組，主樣用途都是用在改變外觀，能承擔轉接帶來的風險，就能享受到轉接線帶來的外觀變化。
全白編織延長線6件套：
這款延長線是EZDIY-FAB電源線材類賣最好的產品，由此可見「全白」這特色有多吸引人。轉接線能以較低的成本讓舊有的黑色電源、黑色線材換上純白色外觀，適合成本有限又想來點變化的使用者。但還是要提醒這款是延長線，不能直接接在電源上，只能接在原廠電源線材上。
此6件套延長線較為可惜的地方是PCI-E 8P只有兩條，對於採用8P*3接頭的高階顯示卡使用者來說會少一條線...線材也沒單獨販售，希望未來能改進。
5V ARGB 顯示卡支架 V2：
個人覺得以質感、用料及支撐性來說CP值還不錯，合併及分離支撐模式讓支架能適用更多機殼，前後兩點支撐的結構讓這款支架的支撐力度遠勝同類型的PCI-E長條顯示卡支架。
缺點是燈珠顆粒感較重，有改進空間。但不喜歡燈效的也有無光款可選，沒必要強迫自己當電子花車(？)
個人以前對於EZDIY-FAB產品的印象就是「同類型產品中燈效最花俏的」，不管是M.2散熱器、M.2 SSD轉接卡或是各種支架等。但在之前Computex展逛過攤位及近期認真逛過其商城產品後刻板印象有所改觀，旗下產品不管是12VHPWR轉向接頭或各種轉接線材類產品都十分實用，還有各種玲瑯滿目的顯示卡支撐架，當然喜愛燈效的應該也不會失望，各種RGB產品...甚至AIO水冷管都有ARGB燈效套件...
或許各產品作工不算頂級，對於龜毛的本人來說也還有些小缺點，但價格也還算合宜，尤其是12VHPWR轉向接頭，個人不推薦由對岸深圳出貨的某廠高貴競品。
同場加映：
因為覺得顯示卡支架的燈珠感較重，於是拆開支架研究一下原因。支架也是透過數顆螺絲固定，拆除沒什麼難度。
經確認這款支架使用硬條LED燈，安裝位置為支架燈箱的底部，採用向上發射出燈光的方式。
也因為燈珠位於底部，所以底部的燈珠顆粒十分明顯，支架正面的鋁合金結構無法完全蓋住。
改良方法十分簡單，將燈條置於燈箱中間位置，且將燈珠方向改為向前方，則燈箱上下方都有較均勻的亮度，燈珠也能被前方的鋁合金結構遮蓋住。
實測燈光的確變得更柔和，雖然底部亮度稍微降了一點點，但這點犧牲值得啊！
不過...因為這款支架採用硬條LED燈，電源接口角度也固定，無法直接改良。只能自己另外購入燈條DIY，或是期待EZDIY-FAB未來能改進產品了。
