為了滿足將來遠征的需求 需要一個方便好攜帶的電腦
可是我不喜歡筆電...所以就另外弄了一個小一點的電腦
(總是可以找到許多自以為正當的敗家理由)
這次用的機殼!! SS銀欣的TJ08-E
他的前輩TJ08我也曾經用過...讓我來看看這次的Evolution改進了什麼!
包裝採用單色的紙箱 上面還貼張大大的MIC貼紙....
背面是機殼的特點簡介
包裝上的說明有繁體中文
內包裝採用兩片保麗龍及塑膠袋...算是保護周全
配件相當簡單 說明書、螺絲包、USB3轉USB2的轉接頭
還一個支撐顯示卡用的泡棉(還是海綿?)
相當可惜的是，機殼內部全黑化，附的螺絲卻都是一般銀色
本體出現，採用2大1小的配置，風扇進風處使用沖網孔
面板好不好看就見仁見智了
TJ08的特色就是前面板採用鋁合金，整體質感會提高些
不過TJ08的缺點，擋板的SIZE不合也一併傳承下來了...
正前方風扇的濾網可以由側面抽出來，且有調節開關可以控制前置風扇的轉速
機殼正上方的濾網採用磁吸式，優點是方便拆除、清理
缺點當然是固定的不夠穩固...還好不太會去碰到
TJ08-E採用了有別於一般機殼的配置方式
POWER上置+倒轉，主機板也是倒置
所以剛剛的磁吸式濾網其實是給POWER進風防塵用的

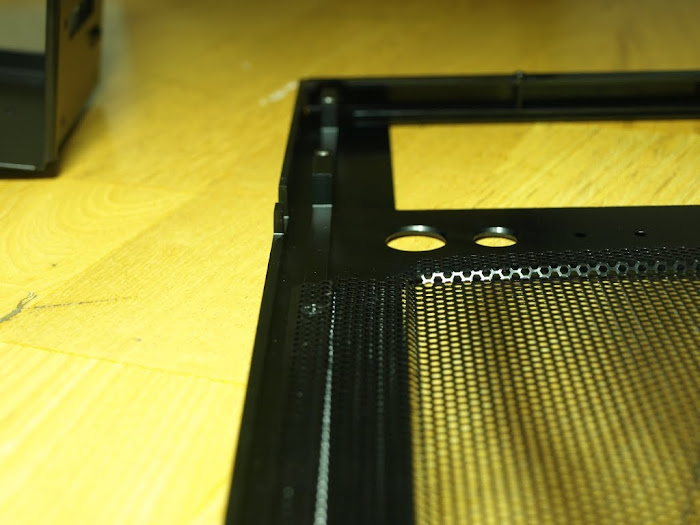

從背面看開孔率相當高，看起來是十分貫徹這款機殼的散熱概念
前方18公分穿甲彈進風，出風全交給機殼後方的開孔
所以側板沒有開任何洞
機殼賣點之一的全鋁面板...
跟老大哥TJ08比，我覺得鋁板厚度輸很多...
機殼底部也沒有開孔，前方應該是2.5吋硬碟的鎖孔
中間那一排是CPU散熱器的支撐架(容後介紹)
機殼的腳座採用普通的橡膠軟墊
沒有採用音響腳座，也是可惜的地方之一
畢竟他的價位應該值得更高級的4隻腳
接下來看內裝，先開左側板
因為主機板倒置的關係，內部配置與一般機殼相比也是左右顛倒
前置的I/O線都預先塞到這裡，且線材都已黑化
可以看的出來背板的整線、藏線空間十分寬敞

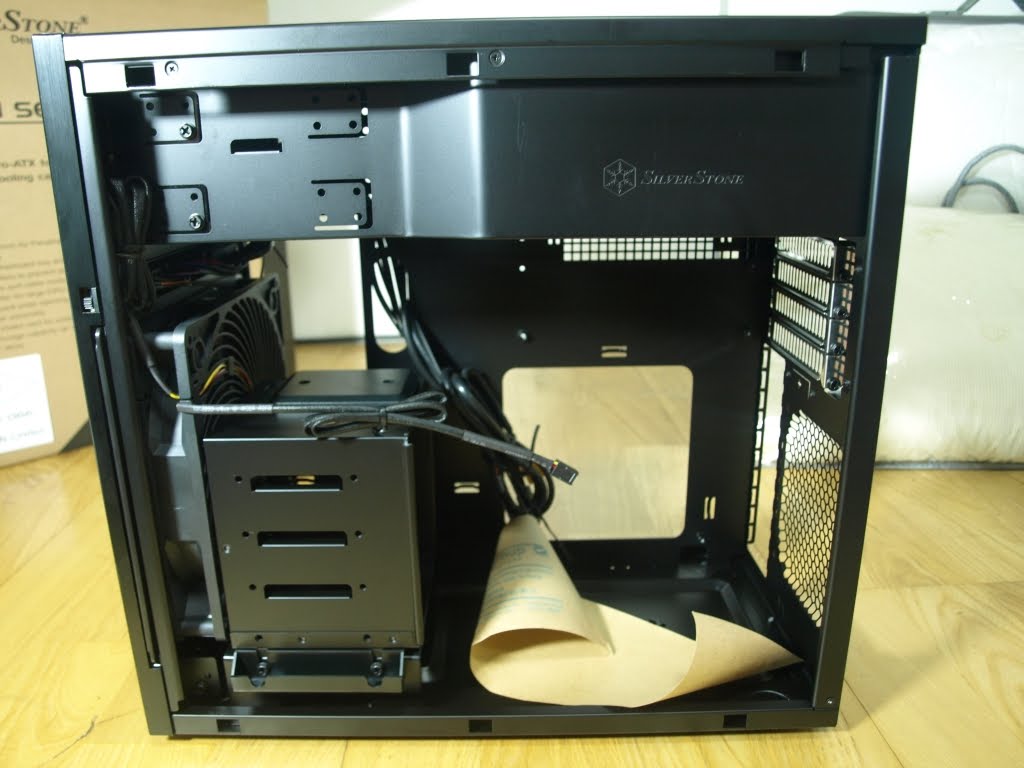

打開右邊的側板，內部也是全部黑化
前方採用18公分的穿甲彈，硬碟架上方凸起來的就是長卡的支撐座
黏上配件包附的海綿，可以防震及絕緣
特寫，上方的硬碟架可以安裝4個硬碟
硬碟架裡面白白的是硬碟防震的海綿
這就是長卡的支撐座，卡不夠長還溝不到呢
這就是前面說過的CPU散熱器支撐架，俗稱千斤頂
銀欣設計這東西立意良好，但是我覺得有些雞肋...
線材包括基本的開關跟19pin的USB3連接頭
可以直接連接到主機板上，這也是我選擇這款機殼的原因之一
但是有發現個問題，線材太硬，主機板上PIN座卻固定的不夠牢固
需要注意一下線材鬆脫的問題
這方面我不知道是機殼還是主機板的問題
上方放置power處，有一定角度的彎折，不適合放超長的POWER
官方建議放16公分長的POWER，最多可放18.5公分的
2個5.25的裝置，採用一般鎖螺絲的方式
有機會自行更換成音響腳座等 有螺絲鎖孔
但是其餘3隻腳因為主機板架、硬碟架很近，不能用頭太寬大的螺絲
跟TJ08一樣，主機板架是可以拆開來安裝
硬碟架也可以拆下(因為不拆下很難裝硬碟...)
上蓋跟前面板也一併拆了
需拆開上蓋才能安裝power
前面板說真的不好拆...因為TJ08-E用在機殼上的螺絲就有3種
1種一般羅賴把就可以拆，另外2種得用小型的羅賴把才能拆
拆開上蓋後，發現這兩個形狀猥褻的裝置，用來減少上蓋的震動
全鋁的前面板，真的覺得變薄許多...
裡面靠一些彎折加強強度
要拆光前面板才能徹底清理前置風扇

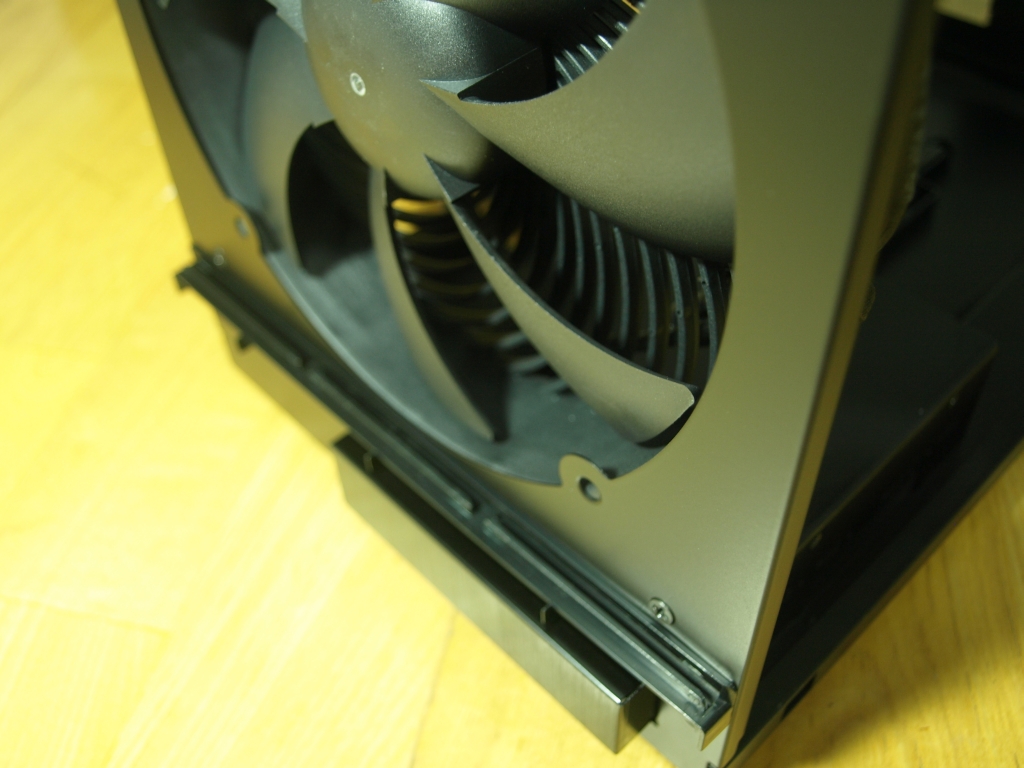

下方是風扇濾網用的滑軌
把能拆的幾乎都拆光後，就變成這樣子
PCI檔板上還有一個可拆的裝置
一開始我不知當他是幹啥的，既沒固定功能，拿來裝飾又很多餘
後來才知道，他應該是水冷管的出口!!
準備將新買來的配備裝上去!!
還有一些沿用的舊裝備
先將主機板裝上底座，散熱器用舊的HR-01 plus
這款機殼最高支援16.5公分高的塔型散熱器
記憶體插滿16G...可惜是長版跟窄版混插...XD
然後先在機殼內裝上POWER
要先裝進主機板也是可以...
然後裝上主機板
最後一個步驟才是硬碟
只裝兩個硬碟，中間的通風大小還可以接受
但最後我是把硬碟裝在最上面跟最下面的位置
讓前風扇的進氣更順暢一點
但是慘劇發生了...烤漆十分不耐
換個硬碟位置，原本鎖孔的漆就掉了一圈
硬碟與散熱器的位置十分靠近
建議用刺破型的電源線跟SATA線
HR-01 plus也因此無法在左側安裝風扇
我想一般塔型散熱器可能都不行
只能在右邊安裝風扇，用抽風的方式散熱，效果會較差些
顯示卡一併安裝上去，ATI的6850長度不算長，所以用不到顯卡支撐架
本來不想安裝光碟機的，猛然想到我還得安裝系統...
裝上光碟機後，與POWER的位置十分靠近
折騰一番終於把該裝的裝完了
線材盡量避免擋到穿甲彈的進氣
然後是立意良好的CPU支撐架...結果毫無作用!!
根本溝不到我的HR-01 plus
背面整線空間十分充裕，還有許多綁束線用的開孔
但是我用了模組化的POWER，線不多也就隨便弄一弄了
幾乎都是前置I/O的線材...
接下來上機測試!!試看看這款機殼的散熱效能如何
CPU I5-2400 全預設值
散熱器HR-01 plus，無安裝風扇，只用後方機殼排風扇
室溫26度的冷氣房，待機溫度38度
顯示卡溫度約46度
執行IntelBurn燒機，CPU溫度60度，顯示卡溫度沒受到什麼影響
然後測試顯示卡，ATI6850+AC Twin turbo pro散熱器
5分鐘後溫度約70度
顯示卡溫度沒有想像中的高
既然都走到這步田地，當然要玩更大一點
請出AC S1 無風扇顯示卡散熱器
來試試看穿甲彈到底能不能發威
散熱就靠前面這一點進風的地方了
因為主機板是用ASRock H67M-GE/HT
所以來試看看他的遙控器...先把主機板附的USB3.0面板裝上
(可惜只能跑2.0的速度，主機板上的19pin被機殼上的USB佔去了)
經過測試...沒裝MCE的作業系統，遙控器好像只能拿來開機而已XD
繼續測試..AC S1待機約44度
(中間發生AC S1安裝時扣具接觸不良，待機5X度，燒機兩秒馬上破100度...)
開始燒機...緩慢的上升至96度左右...@Q@
把裝甲彈的轉速提高至1200轉左右，溫度下降3度來到93度
可是18公分的穿甲彈，轉速1200有點吵...
看來要用無風扇顯示卡還是有點吃力
結論
市面上的M-ATX塔型機殼選擇真的不多
銀欣這款TJ08大改版的TJ08-E，的確有許多創新的設計
在散熱跟大小上算取得了均衡，表現也不差
外觀方面就見仁見智了
(聯力PC-V600F最得我喜愛，可是價格難以下手..)
優點
1.髮絲紋鋁面板為質感加分
2.可使用塔型散熱器
3.良好的散熱功能及方便清理的濾網設計
4.採用19pin的USB3.0內接設計
5.顯示卡及CPU散熱器支撐座
缺點
1.價格略高
2.用料不夠好(鋁面板跟鋼板都薄)
3.螺絲沒有黑化、烤漆不耐
4.硬體兼容性可以再加強(power跟CPU散熱器)
整體來說還是值得推薦，與同價位的A04各有勝負
青菜蘿蔔就看各人喜好了
