itx主機組裝記一部曲-技嘉 H97N-wifi 主機板

月初了 又到敗家的時候

上次的H440機殼，我妹也很尬意

剛好他的電腦也該升級了，只好...

前陣子剛好被JONSBO的itx機殼U2電到...在一陣深思熟慮，痛定思痛(?)之後，決定再來挑戰一次itx機殼，所以這是itx主機組裝記的第一部曲-主機板篇，預計還會有顯示卡&機殼篇，跟最後的裝機篇，至於為啥要分成三部曲呢?因為歐美正流行啥狗屁拉渣都要分成三部曲啊!!

先從選購主機板開始說起，itx規格的主機板本來就是小眾市場了，價格比一般主機板高 選擇也較少，原本的1155 E3-1230 V2 CPU 找不到滿意的搭配主機板，索性直接升級到1150腳位

但是CPU預計是降級到i5，反正拿來上PTT也用不到這麼多效能XD1150腳位的主機板，目前主流是舊的B85及H81，跟新的H97及Z97，考量到可接受的價格跟規格，還是決定從H97及Z97中挑選，然後為了搭配機殼 (這等到第三部曲時再說吧...)捨棄掉了MSI跟ASROCK這兩家的主機板

最後決定從技嘉跟華碩兩家來挑選，技嘉是H97-N WIFI

華碩則有H97I-PLUS 跟 Z97I-PLUS 兩款

Z97I-PLUS 除了晶片是比較高階的Z97外，整體規格也豪華許多

在三款之間比較時 除了比較價錢跟規格外，還抓了主機板的佈圖來比較哪款比較適合，技嘉的Layout 雖不是非常滿意，但是也算符合期待

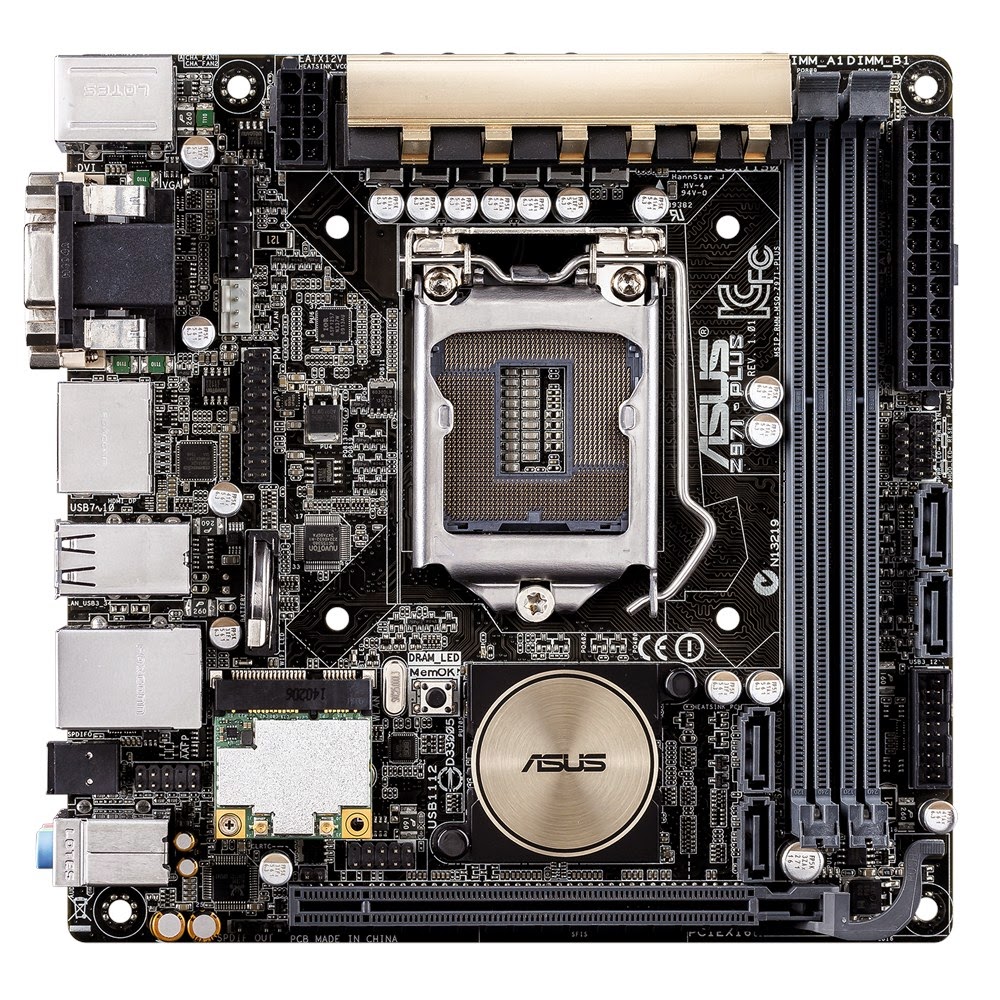

華碩H97I-PLUS的Layout算是最符合期待，但是規格比較之下比較陽春

Z97I-PLUS其實差不多，外觀差別在散熱片跟多了無線網卡

然後是殘酷的規格與價格比較，技嘉H97-N跟華碩H97-I價格差不多，找到最便宜的通路是3300左右，Z97-I則貴上1千

華碩H97-I跟Z97-I的差別除了晶片不同外，H97-I沒有mPCIe 介面的 Intel 7260HMW 無線網卡，只有預留插槽，這張卡單獨買要7-900塊，音效晶片用的是ALC887 比Z97的ALC892低一階，網路晶片雖然同是intel，但H97I用I217-V，Z97I用I218-V，H97I配件跟華碩獨家功能都比Z97I少一些，華碩價格帶區分得很明顯，多花1千獲得完整的功能

技嘉的H97N，從晶片規格來看，H97N用的音效晶片跟Z97I一樣是較高階的ALC892，網路晶片採用雙網路設置，一個 intel 的 I217-V 跟一個 Atheros 的 AR8161B，不過雙網卡功能我用不到...所以覺得沒差，另外H97N直接附上Intel 7260HMW 無線網卡，這是同價錢的H97I所沒有的

其他差別其實也反應在用料跟價格上，技嘉H97N電源相數只有4，華碩都是6相，CPU供電是4PIN，華碩是8PIN

儲存介面，技嘉是SATA*6 沒M.2，華碩則都是SATA*4+M.2，這對我來說也沒差，M.2的SSD還很貴，而且只能用2260跟2280兩種規格的SSD，有其限制在

其他則都是對我來說沒差別的地方了，例如技嘉沒有DisplayPort，但是有雙HDMI，USB埠技嘉少華碩2個 (10與12的差別)，我也沒這麼多USB可插...兩家的專用軟體我也沒用過，所以一樣忽略XD

總之以價錢、穩定使用跟普遍&平價功能的取向來考量，最後選了技嘉，話說回來，好久沒用技嘉的主機板了...這7~8年來 ASUS，MSI，ASROCK都用過

哼哼，準備來開箱啦

配件有高級檔板跟無線網卡天線 (華碩要Z97I才有這些)

主機板整體概觀，其實跟Layout圖差不多 (倒地)，比較能挑剔的就是其中4個SATA位置不佳 (華碩其實也差不多)，散熱片比較單薄，以及...這張板是萬惡的 Rev 1.0 !好啦，至少1.0版比較不會有偷料問題

有前置19PIN USB3.0，且記憶體插槽也跟華碩強調的Q-DIMM一樣方便

電源是4相跟4PIN接頭，但我覺得不超頻跟非使用高階CPU，其實沒太大差別，就看個人取捨，intel的無線網卡是立起來的，我想應該不至於擋到散熱器

之前看別人的開箱文，也發現這個主機板2032的電池位置很差也很難看，就當是個小遺憾吧

背面佈線也算簡潔，畢竟是小板，主機板出廠日期是今年9月，還相當新啊

輸出介面比起華碩的小板，背面輸出少了兩個USB2.0， 但是6個也還夠用，還有之前提過，影像輸出缺了DP，也沒D-SUB輸出，(DP的螢幕較少且線材貴 D-SUB畫質差少人用)

下一步就是等機殼跟顯示卡備齊後要裝機啦，所以目前沒有上機測試，不過好像也沒有啥好測的...
