為了迎接嶄新的Ryzen 9000，AMD偕同板廠推出全新X870、X870E主機板，
當然本人最期待的還是X3D系列CPU，總之先準備好主機板！
個人感覺微星本次在X870及X870E的火力比較集中，只各推出兩款主機板，避免使用者選擇困難症發作，揪感心！
除了主機板本身的功能及用料外，也首次導入顯示卡PCIE槽全新的EZ快速拆裝功能，M.2 SSD裝置的散熱裝甲也升級至第2代EZ M.2 Shield Frozr，對消費者來說應該更具吸引力。
外包裝採用藍黑色主體的彩盒，X870E Carbon Wifi屬於微星MPG(MSI Performance Gaming)系列，客群應該是預算充足的主流玩家。
X870、X870E主機板主要特色之一是導入USB 4(40Gbps)及Wifi 7、5G有線網路接口等，當然還有支援Ryzen 9000系列的桌上型處理器。

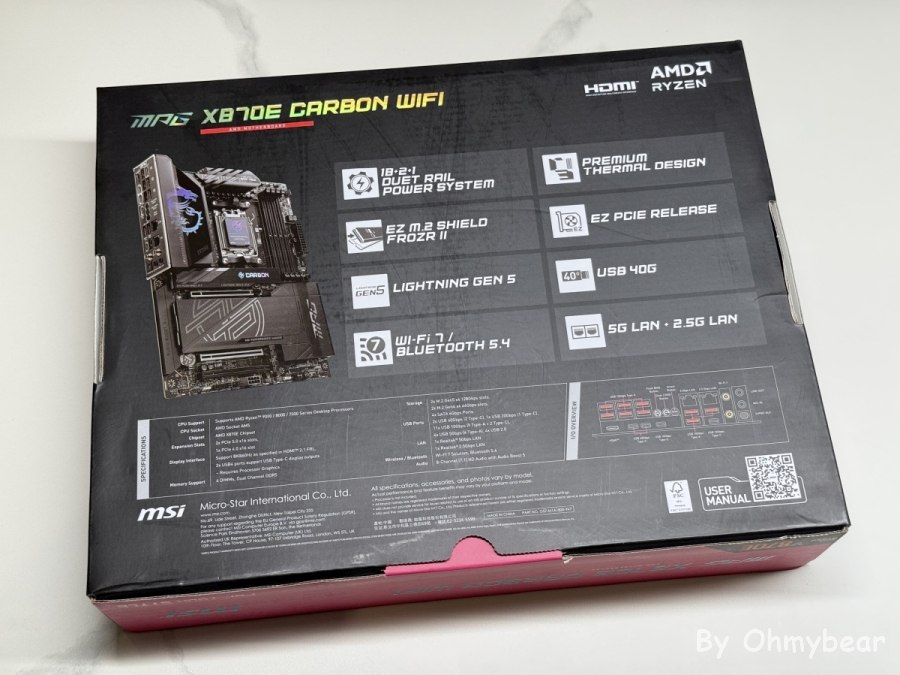

背面標示主機板外觀、主要特色及IO介面介紹等資訊。
先從配件開始吧，提供一些常見線材如SATA線、5V ARGB分接線等，另外提供前置IO的模組線材及微星自家EZ Conn接頭的轉接線。
無線天線則導入免旋轉、插上即可的EZ天線。
兩個實用的小配件，包含預裝驅動程式的隨身碟及調整M.2 SSD螺絲位置的小鑰匙。

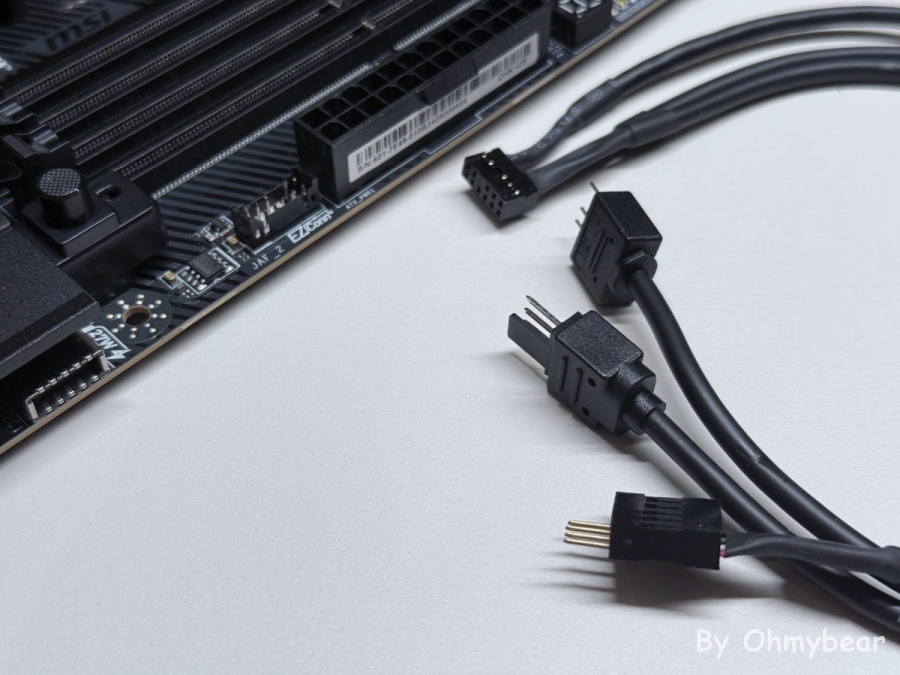

EZ Conn轉接線主要是用來轉接主板上的EZ Conn接頭，EZ Conn是微星在800系列(包括X870及Z890)主機板上導入的特規接頭，目前共規劃7 Pin的JAF_1及11 Pin的JAF_2兩種規格。
11 Pin的JAF_2功能較齊全，整合風扇、RGB燈效和USB 2.0接頭，可直接連接微星自家MPG Coreliquid D 系列一體水冷，或透過轉接線連接其他款水冷所需要的USB、RGB燈效及供電等，藉此節省佔用的接頭數量。
X870E Carbon Wifi採用整片式散熱片，更顯高階質感。
採用SMT焊接方式，背面比較清爽簡潔，螺絲孔附近有做防刮及靜電保護。
白色淨空區域個人推測是針對有些使用者或機殼在M-ATX螺絲孔位上也裝了銅柱，為避免導電短路而設置。
回到主機板正面，X870E Carbon Wifi 在IO裝甲上設置龍魂圖案燈效，在第一槽M.2 SSD散熱裝甲上則標示了Carbon字樣，而且這也是帶燈效的！
SSD上覆蓋大片的第二代EZ M.2 Shield Frozr，對於各板廠積極導入簡易拆裝的散熱片設計，個人當然是喜聞樂見！
第一槽M.2 SSD採用的是磁吸式(燈效供電接頭)的第二代EZ M.2 Shield Frozr，其餘M.2 SSD則是一般第二代EZ M.2 Shield Frozr。
拆除方式為單手按壓邊緣彈簧裝置後，再往上提即可拆除M.2 散熱片。
X870E Carbon Wifi 共配置4個M.2 SSD插槽，都配有背面金屬散熱片，其中2個支援Gen 5 x4速度，2個支援Gen4 x4速度，這部分留待後段再來介紹。
微星第二代EZ M.2 Shield Frozr的彈簧卡榫裝置個人覺得滿精妙的，比起以前得準備螺絲起子拆裝M.2 SSD，能讓人明顯感受到時代進步(？)
除了安裝散熱片免工具，拆裝SSD也是藉由卡榫，安裝時只要壓下SSD即可固定，拆除則只要按壓卡榫，SSD即會自動彈出。
雖然各家PCIE快拆方案似乎多有類似，但終於微星導入了顯示卡EZ PCIE快拆設計。採用開關方式，按鈕下壓狀態是鬆開PCIE卡扣，可隨意拆除顯示卡，鬆開狀態時則會將顯示卡扣緊。
再往上回到記憶體插槽，具備4槽DDR5記憶體安裝位置，容量最高可到256GB，頻率則支援到DDR5 8400。
另外依照官方規格表，使用Ryzen 9000系列CPU時，記憶體超頻頻率支援如下：
• 1DPC 1R Max speed up to 8400+ MT/s
• 1DPC 2R Max speed up to 6400+ MT/s
• 2DPC 1R Max speed up to 6400+ MT/s
• 2DPC 2R Max speed up to 4800+ MT/s
輔助開機裝置有提供LED除錯燈及除錯代碼，便於快速判斷電腦狀態。
在主機板24P電源旁沒有配置的是前面介紹過的EZ Conn接頭，前置20Gbps USB則是轉90度隱藏於SSD散熱裝甲下。
散熱裝甲下還躲了4個SATA接頭及2個USB 10Gbps 19P接頭。
底部有設置額外PCIE 8P輔助供電接頭，能增加顯示卡供電穩定。主要是考量未來50系顯示卡及AI運算增加的電力需求而設置，接頭有餘裕的使用者建議插好插滿。
另外也於底部配置電源及重開機按鈕，便於裸機測試。
X870E Carbon Wifi供電採用18+2+1 Duet Rail 電源系統，搭配雙8P電源接頭、110A智慧供電模組，應足以應付多數高階處理器。
背板IO部分也滿多可以介紹的地方，首先是在各接頭旁清楚標示連接速度及用途，這點個人覺得值得+10分！
背板IO提供2個TYPE-C USB 40Gbps接頭，由ASM4242晶片提供，支援DisplayPort over USB-C，搭配具顯示晶片的處理器，最高可直接由這兩個TYPE-C輸出4K 60Hz顯示訊號。除此之外的10Gbps USB則是分別由CPU、X870E晶片及RTS5420晶片提供。
背板上還一個特色功能是3顆按鈕組成的EZ Button，包括一顆免CPU和記憶體即可更新BIOS的Flash BIOS按鈕、恢復BIOS預設值的Clear CMOS按鈕及Smart按鈕。Smart按鈕可設定成重開、燈效開關、風扇全速運轉或安全開機模式等便利功能。
X870E Carbon Wifi搭載2.5G及5G雙網路孔，5G有線網路使用螃蟹8126晶片，2.5有線則使用8125晶片。
Wifi 7無線網路支持MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz (320MHz) up to 5.8Gbps，藍牙版本則是5.4。
接著拆除供電區及晶片區的散熱片！
部分USB A接頭由搭載螃蟹RTS5420晶片的USB子卡提供，子卡下方黑色散熱片擋住的則應該是提供USB 4的ASM4242晶片。
X870E為雙晶片配置，相較於單晶片X870的Gen4 x8+Gen3 x4通道數量，能提供更多的頻寬(Gen4 x128+Gen3 x8)。
回到個人覺得相對複雜的M.2 SSD插槽，並簡單作圖輔助說明。
4個M.2 SSD插槽中，第1槽及第2槽由CPU提供通道，依照搭配的處理器提供PCIE5.0或4.0的速度(如圖片右方說明)。
第2槽M.2 SSD使用限制頗多，首先需要使用Ryzen9000或7000系列CPU才能作用，其次是必須與第1槽PCIE及第2槽PCIE共用頻寬，也就是說第2槽一旦安裝SSD，就會分掉第1槽PCIE(通常是顯示卡)的頻寬，讓第一槽PCIE頻寬從5.0 x16降為5.0 x8。由晶片提供通道的M.2 SSD就沒有什麼特別限制且皆具備PCIE 4.0 x4速度。

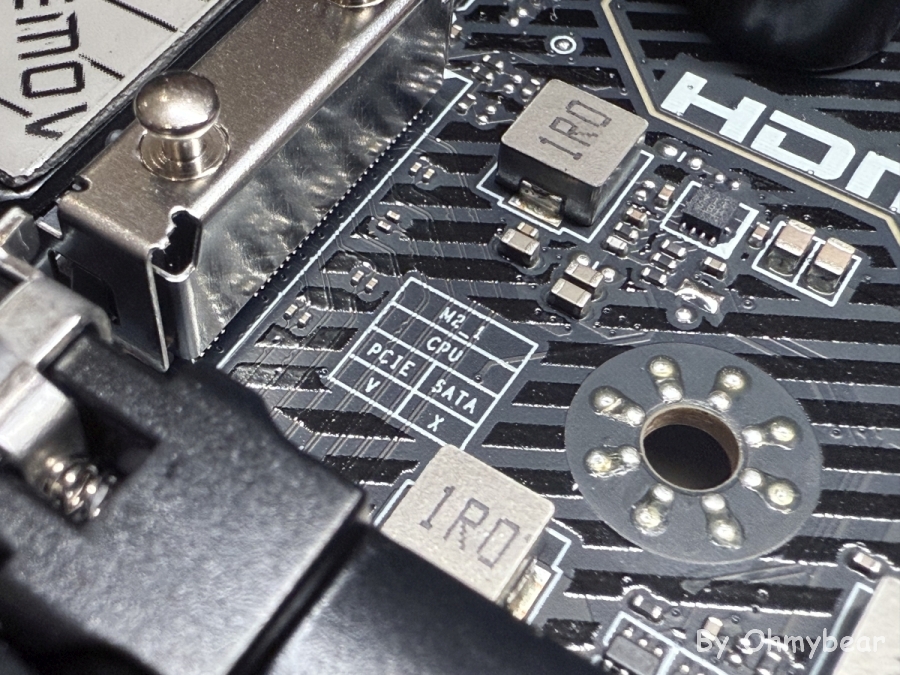

微星在M.2 SSD的標示上也導入一個特殊設計，直接在插槽旁印上插槽編號、由什麼裝置提供通道及支援PCIE或SATA規格SSD，無須每次都要翻說明書確認。
PCIE插槽共設置3個，第1及第2插槽由CPU提供，第3插槽由晶片提供通道。
由CPU提供通道的第1及第2插槽(及第2槽M.2 SSD)，搭配不同的處理器有不同的速度，請直接參考圖片內表格更簡單明瞭。
呼...終於感覺差不多將主機板介紹完了(嗎？)
主機板不愧為電腦之母，各種設計、零件比想像中的多且複雜，魔鬼都藏在規格表及說明書等細節裡，遙想個人初學電腦時可是很喜歡在閒暇時翻閱說明書啊~
總之接著來裝機吧，搭配的CPU為Ryzen 9700x及單塔散熱器貓頭鷹NH-U12A，Ryzen 9000這代CPU對空冷滿友善，一般使用空冷足夠壓制(但後來發現散熱器本體方向好像裝反了)。
主機板附的驅動隨身碟被Win11辨識為光碟機及空的磁碟，兩者不互相干擾。
隨身碟內裝各零件驅動及諾頓防毒軟體，無需事先或當下接網路線下載。
回到BIOS，微星重新設計了BIOS圖形介面，並命名為 CLICK BIOS X，個人是覺得新版本比較簡約美觀。
簡單模式下主要設定功能一應俱全無缺漏，包括一鍵CPU自動超頻、設定記憶體EXPO參數等，適合想要簡單享受超頻的使用者。
目前個人看最新版本BIOS是2024/10/25的A15版，不過仍然標示為Beta而非正式版。
從A10版更新成A15版後，簡單模式多了一些選項，部分圖形大小也有些微改變。
「MSI Preformance Preset」則是微星獨家的效能預設模式，可簡單設定不同的功耗限制。
一樣從上方圖形按鈕指定主機板後方(或微星特定機殼)的Smart button功能。
在效能設定可選擇微星預設的三種模式或將CPU最高溫設定在65、75或85度，選擇具有相當的彈性。
進階模式介面保留上方快速功能設定圖形、下方開機啟動選項及右邊系統資訊。
在A12版BIOS即更新至AGESA 1.2.0.2，解鎖TDP到105w。在超頻設定頁面裡可以找到105w的切換選項。
Config TDP可在從65w的ECO模式到170w的重負載模式等多個不同TDP設定檔中切換，也是針對懶人超頻的友善設計。
心得
必須老實說，個人前一款AMD組合已經是2018年時的2700X加X470晶片組合，現在重回AMD懷抱，相關設定還需要摸索一番！但倒是還記得當初已經為M.2插槽的通道數及配置煩惱過好一段時間，這次在選購X870E系列主機板時總覺得面對的情況有些似曾相似啊...
微星X870E Carbon Wifi 主機板共配置4個M.2插槽，其中CPU提供2個5.0，晶片提供2個4.0。只有CPU提供的M2.2_2安裝SSD時會影響PCIE插槽速度，個人覺得還算好理解，影響也比較小，他廠有的配置3個5.0跟1個4.0，想不影響PCIE插槽速度就只剩2個M.2插槽可以用。
微星在主機板上配置了幾乎整套的EZ DIY快速拆裝功能，加上重新設計的BIOS介面、整體簡約不過分花俏的外觀，能感受到微星的誠意，也增加了主機板的吸引力，如果想要購買AMD最新X870E系列主機板且有足夠預算，個人推薦將微星X870E Carbon Wifi列入採購清單。
