透視 The Tower 200迷你機殼 抹茶綠 +專用 LCD 面板模組

曜越TT 2023年度新色!透視 The Tower 200迷你機殼 抹茶綠!

我就說TT老闆真的很愛各種綠色吧...

本篇開箱的the Tower 200(及LCD模組)為TT近期所推出,採用經典直立式機殼設計的迷你ITX機殼,但個人其實是對於「迷你」這個用詞是有些意見啦...

BTW,the Tower 200以下將簡稱為Tower 200

Tower 200依名稱應該能輕鬆辨認其屬於TT具備經典夾娃娃機外觀的透視 the Tower系列機殼,此前Tower系列家族共有Tower 100、Tower 500、Tower 900等3款,現在加上Tower 200後可說是各種尺寸通包的龐大家族。

Tower 200除了基本的黑/白色及TT經典的松石綠、競速綠外,今年度還加入了嶄新的-抹茶綠配色!不得不說TT機殼應該是眾廠中最綠的那個,但優點是不容易撞色,抹茶色機殼除了TT外還真難找到第二咖。

採用黑色+抹茶色搭配的外箱,包裝外觀也大量採用抹茶色。不得不說這箱子是真的大,為Tower 200的尺寸埋下伏筆。



其中一側為Tower 200的尺寸及支援的零組件規格,為了不傷害各位的眼睛另外將官網規格表擷取下來。


簡單劃幾個重點:
1、尺寸537*300*280,體積45.1公升,這尺寸在Mini Tower中肯定是屬於金剛芭比的存在。
2、適用ITX主機板(實際能裝M-ATX主機板)
3、支援280水冷/20cm高塔散。
4、顯示卡最高支援380mm長度。



本人習慣規格表的部分不多做解說,開箱過誠如果還記得就會再提到(?)。

Tower 200給本人的第一印象就是大,相當大!寬30公分、深度28公分及58.7公分的高度稱為Mini真的太勉強,但考量實際上能安裝標準M-ATX尺寸的主機板,又覺得好像還能接受(嗎?)且本次裝機也會以M-ATX主機板作示範。


與其他Tower系列機殼相比,外觀較顯著的差異是Tower 200將左右側板皆改為全網孔設計,只有正面維持為玻璃側板,以最大程度加強散熱性能。

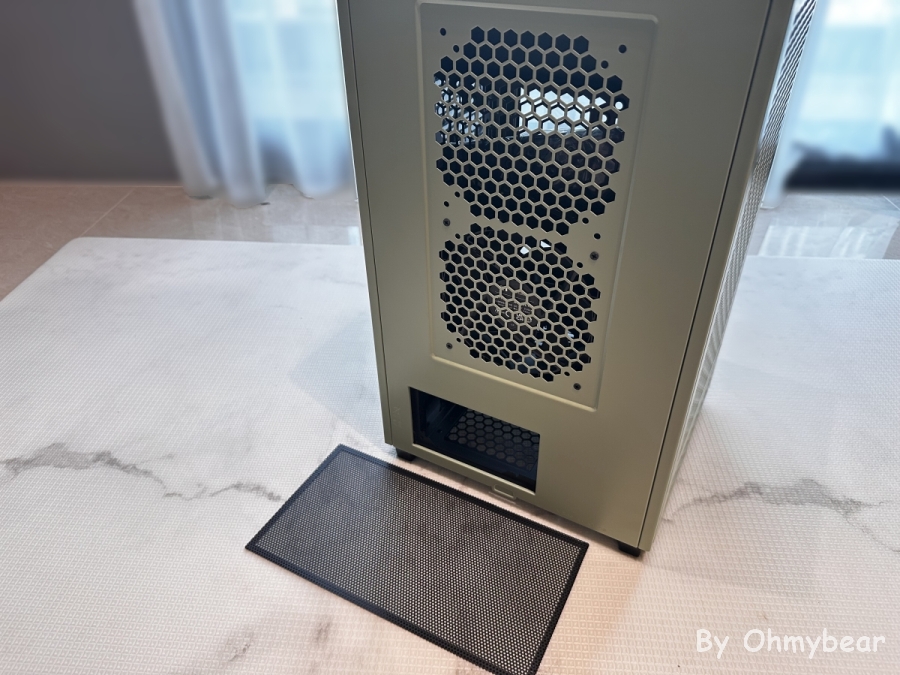

電源安裝位置及電源線出線位置為機殼背面下方,緊接其上則設有兩個12/14cm風扇位置,搭配磁吸方式固定的PVC材質防塵網。



頂部為蜂巢狀開孔,IO位於前上方,為常見的5Gbps TYPE-A*2加10Gbps TYPE-C*1配置。


頂蓋採用彈簧卡扣方式固定,左右側三角箭頭標示處即為按壓彈開位置。


按壓彈起後再用中間的小提把取下,頂蓋內部設有尼龍濾網,但此處濾網預設無法拆除。



頂蓋與機殼間還有一個塑膠框體,主要功能為線材的走線及藏線空間。


底部為整片尼龍濾網,採用向前方抽拉方式拆裝,拆裝方向人性化這點個人給予好評。



底部也有大量開孔,不過除了電源支架外無設置其他配件的安裝孔位。


接著將側板逐一拆開,Tower 200的拆裝有一定順序,如果要拆除前方及側邊小片側板需要從底部拆除3顆手轉螺絲。如果要拆除大片側板則需要先拆除頂蓋的框體。

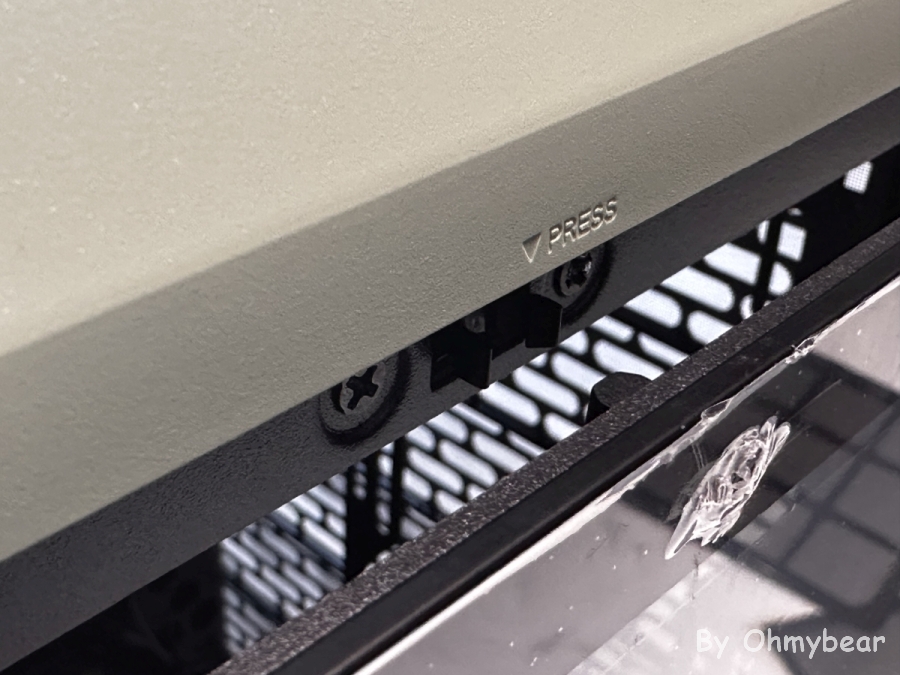

玻璃側版則是以機殼正面上方的彈簧卡扣固定,按壓後只會稍微彈開不會直接落地。



Tower 200的優點之一是大部分側板都能完整拆除只留下骨架,空曠的骨架對於安裝硬體來說十分便利及節省時間。

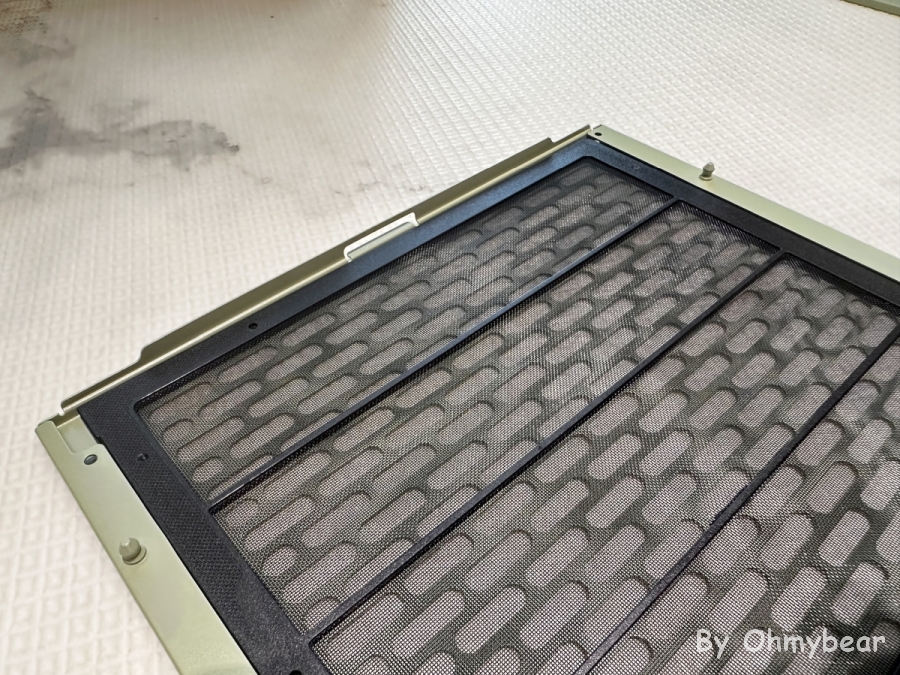

左右側板都設有可拆式的尼龍濾網,應該說Tower 200舉凡開洞位置都有設置濾網,且多為尼龍材質,只有背部是PVC材質濾網,稍微扣分。



風扇部分背面預裝一個CT140無光風扇排風,頂部也預裝一個CT140風扇排風。但個人不太確定背面裝排風扇能帶來多少效果,所以之後裝機時還是將CT140移到底部作為進風扇使用。



配件部分有一大一小的電源遮罩蓋板及螺絲、卡扣備品、束線帶,還有現在已經很少見的蜂鳴器...


繼續了解Tower 200結構,首先是右側設有一個可拆卸的240/280風扇/水冷支架,也是Tower 200唯一的水冷排安裝位置。

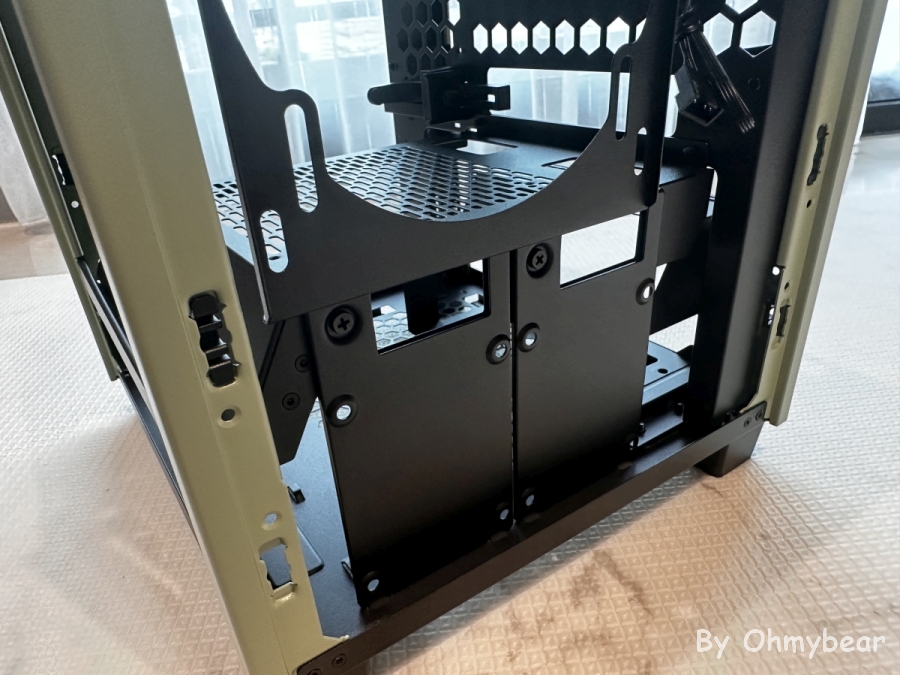

水冷/風扇支架下方設有2個2.5吋裝置安裝位置,再加上主機板背面的支架Tower 200最多能支援4個2.5吋或2個3.5吋加2個2.5吋裝置。


左側為顯示卡安裝空間,最高可支援4槽/380mm長度的顯示卡,安裝RTX4090不成問題。


底部為電源安裝位置及遮罩,支援最長22cm的ATX規格電源。遮罩上方設有一個12/14cm風扇孔位。


配件中的電源遮罩蓋板可安裝在顯示卡位置,如果使用28cm以下的顯示卡可安裝上蓋版增加美觀。


小片蓋板則安裝於側邊,兩片皆可獨立安裝。


Tower 200還設有一個小巧的顯示卡支架,可夾住顯示卡以固定位置。


背面底部為電源安裝支架位置。


主機板背部的支架能安裝2.5吋及3.5吋裝置,但安裝後可能會與背面風扇衝突。


左右側邊內部皆設有整線夾,加上後方留設的深度整線空間相當充裕。

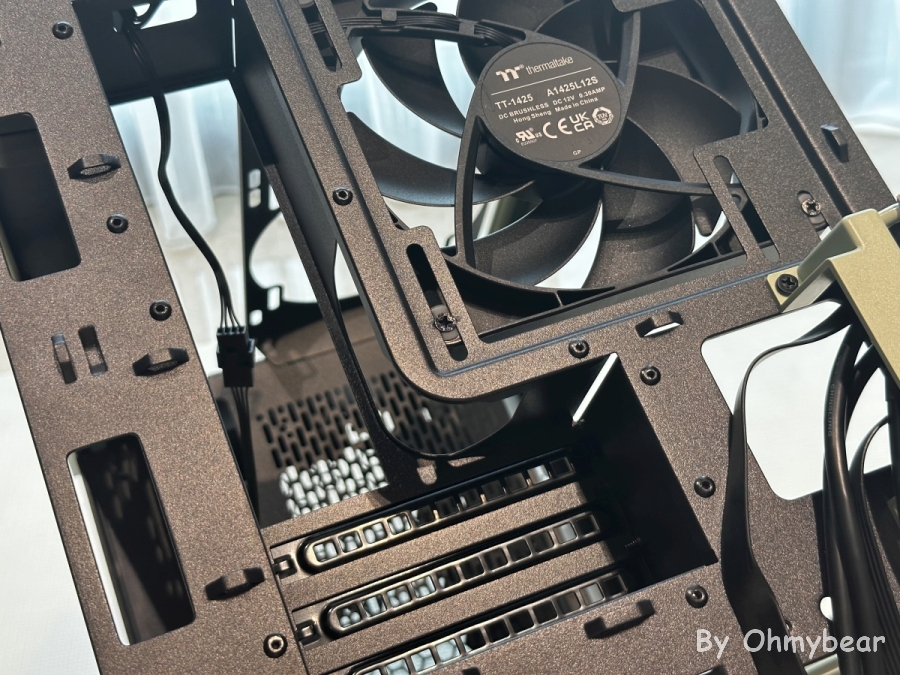

機殼上方可看到下凹的主機板IO區及3槽的PCIE空間,下凹深度約5cm,再加上頂蓋框體突出也約4cm,加起來快10cm的深度應對各種粗大的線材都不在話下。

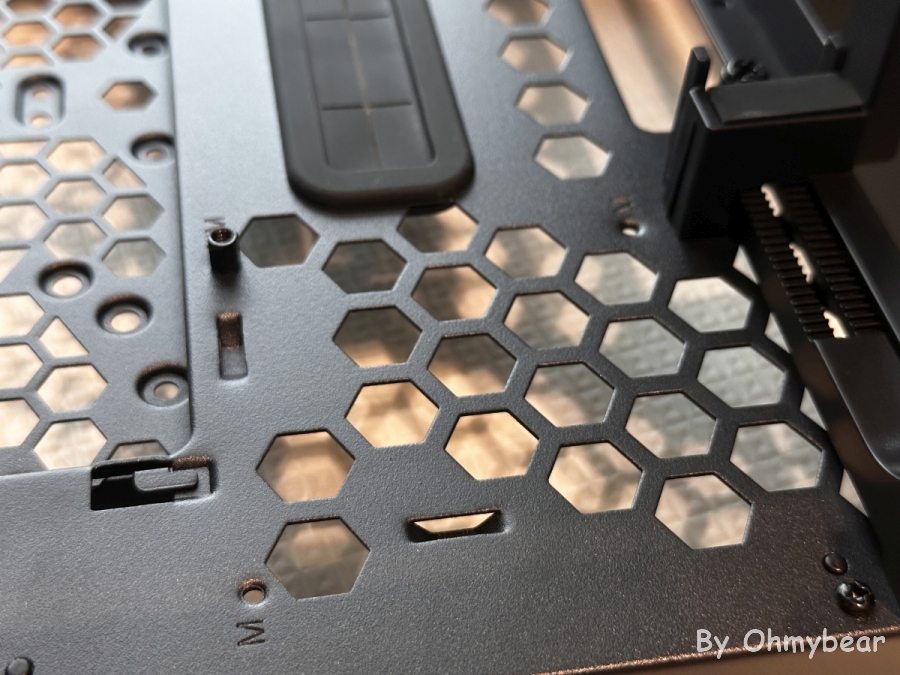

接著準備安裝主機板,出場已預裝ITX孔位的銅柱,但也預留了M-ATX規格主機板的孔位及銅柱,照著標示符號安裝即可。



本次使用技嘉的B760 M-ATX規格主機板進行裝機,嘟嘟好佔滿主機板安裝空間。


側邊90度的SATA埠會稍微被顯示卡支架擋住,但無傷大雅。


因為能拆除側板到只剩骨架,更方便主機板底部區域接線,即便先插上顯示卡也不會卡手。


因為手上沒有280水冷,本次裝機使用風魔III塔散。


且將背面的14cm風扇改裝在電源遮罩上方,如此與CPU塔散及上方排風扇形成完整風道。


接著安裝電源及簡單走線...側邊的整線夾發揮不少功用,讓走線難度降低許多。




最後裝上顯示卡,老面孔的ROG RTX 4070Ti。


ROG RTX 4070Ti厚度約需占用3槽空間,雖然Tower 200的PCI-E槽只有3個,但有留設第4槽的深度,如果用上真4槽顯示卡,也因為正對側板開孔位置,應能確保顯示卡進氣無虞。


本次為了美觀繼續用上EZ-DIY的180度轉接頭。


裝機完成,如果不是因為使用白色電源線,應該所有線材都能完美隱藏。





側邊45度角。


如果不這麼在意顯示卡有一顆風扇進風些微受阻,還是能裝上側邊蓋板,實際上似乎沒啥用處但能稍稍增加顯示卡的包覆感(?)


如前所述,由IO下沉及框體架高騰出的空間約10cm,各種HDMI、DP線材應該都能吃下。


接著繼續拆專用LCD面板模組,Tower系列機殼都可選購相應配色的LCD面板模組,本次TT也為抹茶綠的Tower 200推出專用的模組。

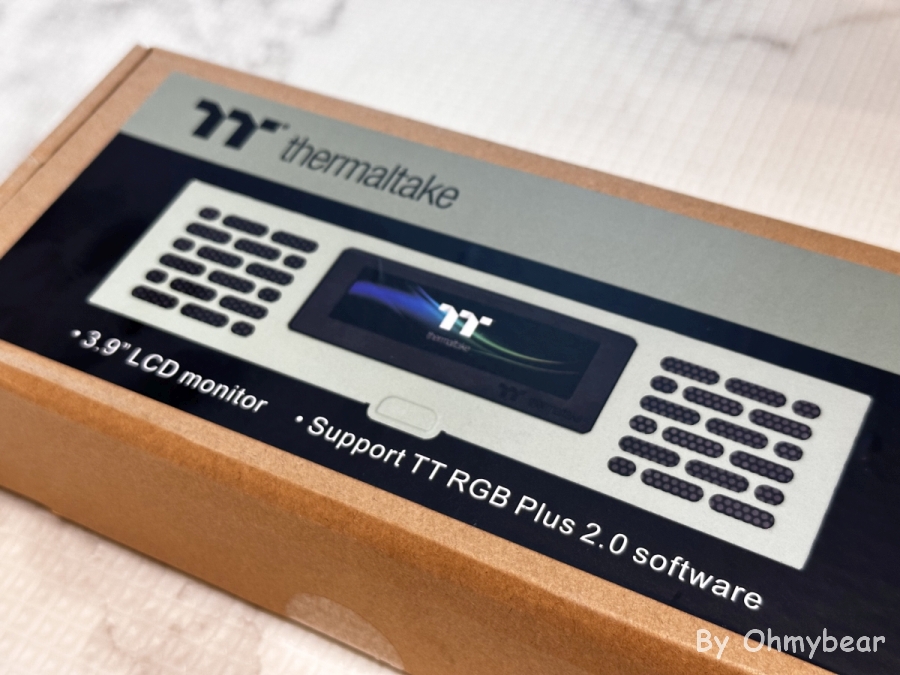

採用扁長的3.9吋LCD螢幕,支援TT自家RGB Plus 2.0軟體。


螢幕解析度為128*480,與主機板以9 Pin USB2.0連接。


除本體外只有連接線及紙本說明書。


因Tower 200左右側板長度28cm,前方側板30cm,寸步不同無法替換,故LCD面板模組只能替換正前方面板,不能自選安裝位置有些可惜。


記得這塊LCD螢幕TT已經使用許久,個人覺得尺寸還是稍微偏小,希望日後改版能採用更大的螢幕。


模組正中間為螢幕本體,螢幕端連接界面為Micro USB,左右側裝有PVC材質濾網。

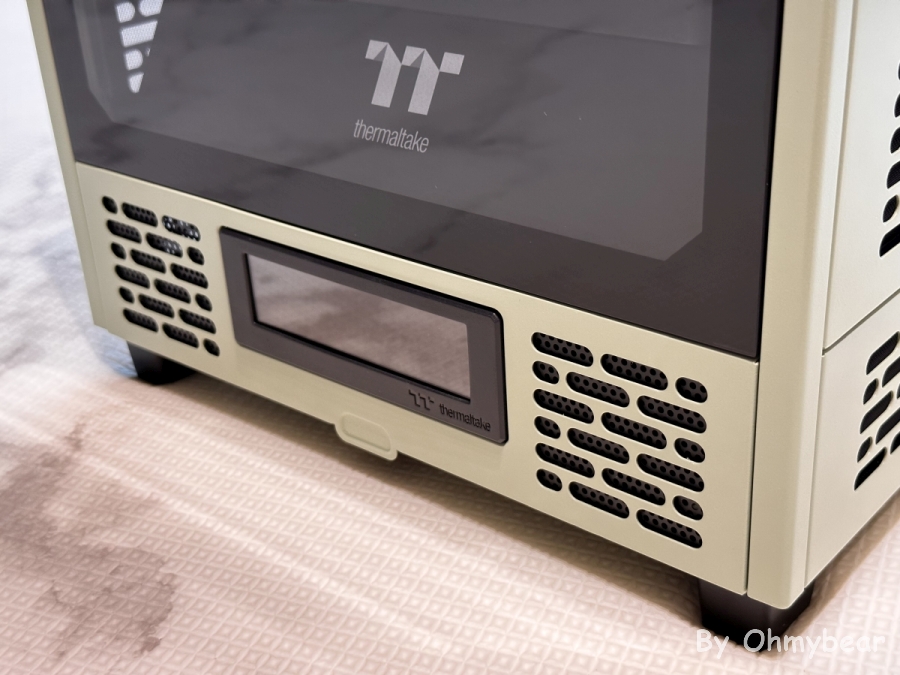

裝上機殼後覺得其實以整體比例螢幕尺寸剛剛好,但就是邊框略厚了點。


簡單比較有無安裝LCD面板模組的上機效果,個人覺得裝上螢幕後整體更柔和,不再都是開孔...



底部螢幕在通電後即會顯示,即便電腦關機,但可在軟體內設定要顯示的畫面。


簡單介紹一下RGB Plus 2.0的螢幕設置功能。

如果沒安裝TT其他支援RGB Plus 2.0的硬體,開啟軟體時會提示「沒有偵測到支援的硬體,但如有裝LCD螢幕模組則可無視本提示訊息。」所以開啟軟體後可以無視警告直接進入「燈光」設置頁面調整螢幕顯示內容。


螢幕可顯示多種數據,包括處理器、顯示卡、記憶體溫度、資訊,或是圖片、天氣、時鐘等。


螢幕畫面預覽圖案的下方有箭頭,可以旋轉調整螢幕顯示方向。



上傳檔案則可上傳自製的GIF或JPG圖檔,尺寸限定為480*128像素,也可以從TT網站上下載TT製作的GIF/JPG檔案。

PS:此時也可以勾選是否在螢幕右下角顯示處理器或顯示卡溫度、負載等資訊。



從設定頁面右下深藍色的更多按鈕即可自動連結至TT網頁,頁面上方是大圖及直立的JPG及GIF圖檔,頁面下方則是橫向的圖檔,約莫有40多種預設動圖可選。



個人頗喜歡這個跳動的太空人。


動態效果參考,右下有勾選顯示CPU溫度。


視窗擷取能擷取某一視窗的畫面作為螢幕顯示內容,但只能擷取靜態圖片。


天氣部分程式會先要求給予獲得所在位置的權限,但個人覺得天氣效果不夠動態,略為可惜。

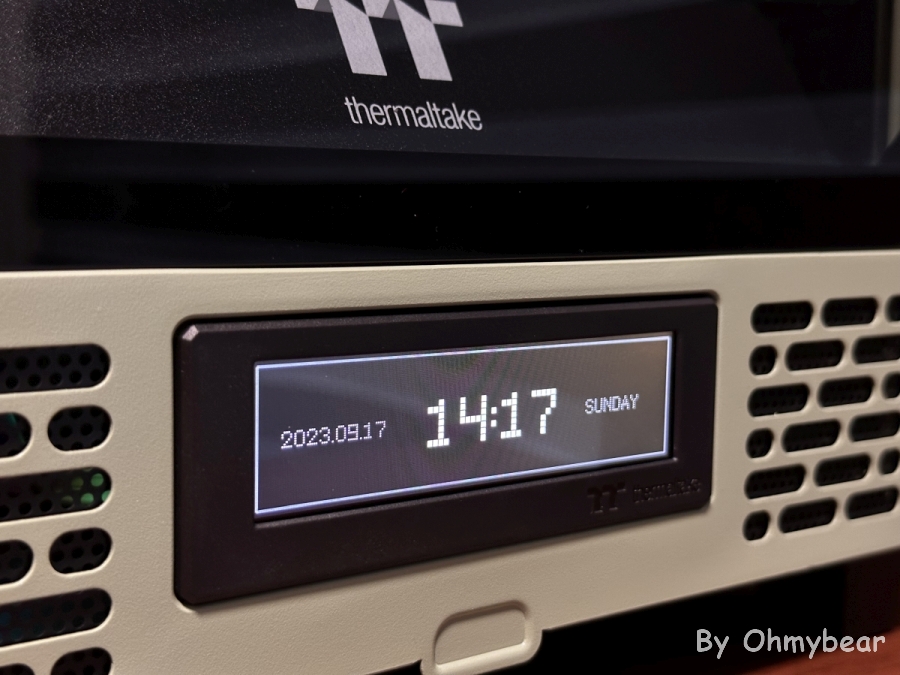

時鐘有4種外觀風格可選,個人比較喜歡第4種風格。



因為Tower 200的顯示卡安裝採用IO朝上的吊裝方式,而華碩30系及40系的多款顯示卡,溫度相當容易受吊裝安裝方式影響,本次就來簡單測試一下顯示卡溫度(雖然別人已經測過了)。

首先是預設的吊裝方式,IO朝上,機殼風扇只有上下各一顆14cm風扇進/排風。


接著相同配置下將機殼橫置,並且將底部稍微墊高確保顯示卡進氣不受影響。

PS 橫置後Topwer 200從電競夾娃娃機變成電競微波爐啦!


以下是單烤甜甜圈的溫度,在預設直立IO朝上的吊裝模式下,顯示卡核心80度、記憶體64度、熱點94.3度,風扇轉速2000轉。


轉成橫置後顯示卡核心74度、記憶體70度、熱點86.7度,風扇轉速1400轉。


兩相比較IO朝上吊裝方式顯示卡核心溫度高5度,記憶體低6度,熱點高7.6度,風扇多600轉,個人由此推斷華碩這張ROG RTX4070Ti顯示卡溫度會受到吊裝影響,也不太適合IO朝上方式吊裝,在使用此類機殼需要謹慎選擇搭配的顯示卡。

結論

Tower 200細節部分處理得不錯,各進風口都有濾網,側板幾乎全可拆讓安裝零組件時不受阻礙,裝機體驗良好。此外具備特殊的外型及配色,撞殼機率低(?)是喜歡獨特風格機殼的好選擇。

另外就是硬體支援性高,Mini等級(??)的機殼但能安裝M-ATX主機板及高階硬體,不用再受限於貴森森的ITX主機板。

缺點的話..就是顯而易見的大!尺寸直逼Mid tower,除此之外Tower 200為了更好的通風效果,側板全設為通風開孔,砍掉了系列機殼側邊半玻璃半通風開孔的設計,個人覺得有些可惜。


最後補充一下,曜越近期有抹茶季活動,至10月底前購買特定抹茶綠產品可兌換星巴克大杯抹茶拿鐵。如果買不起活動產品中的高貴幻銀真皮電競椅沒關係,還有兩款機殼可選。但如果買得起高貴電競椅,還限量贈送Tower 200機殼。

只能說不賺白不賺!各位看官自己考慮,我要先去吸一口星巴克了。
