XL號全景機殼 聯力 O11 Dynamic EVO XL

知名機殼廠商聯力在今年Computex展推出4款機殼新品,

而其中作為先發軍率先開賣的就是本篇開箱的O11 Dynamic EVO XL。


本次O11D EVO XL 除了保有 O11D EVO 正反向安裝、模組化IO及顯卡吊裝(選配)等特色外,再加入更大的XL尺寸、更優良的擴充空間、更靈活可變的安裝方式、更良好的冷排/風扇支援性以及順應潮流的A柱可拆設計,只能說聯力O11系列機殼作為各機殼廠參考致敬的對象,為立於無法被超越的地位(?)也是不斷在改進啊!

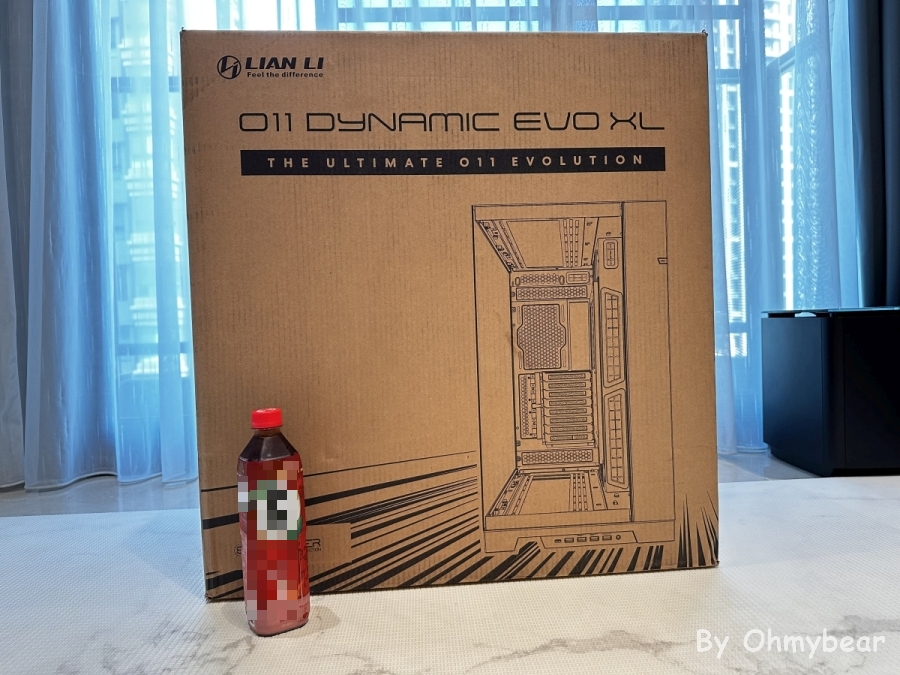

雖然吹了一波,但接著還是務實地從頭審視聯力 O11 Dynamic EVO XL,首先從包裝開始!O11D EVO XL 採用牛皮色紙箱包裝。既然被冠予XL的型號,本身也屬於全塔式機殼,光包裝就讓人覺得大,真的很大!讓旁邊作為比例尺的600ml寶特瓶顯得十分迷你。


包裝正反面只有O11D EVO XL機殼圖案,沒有其他資訊,低調且神祕。


更誇張的是連側邊都沒有O11D EVO XL 的規格數據,只有側邊角落有標示型號及配色,本次開箱為白色版O11D EVO XL !

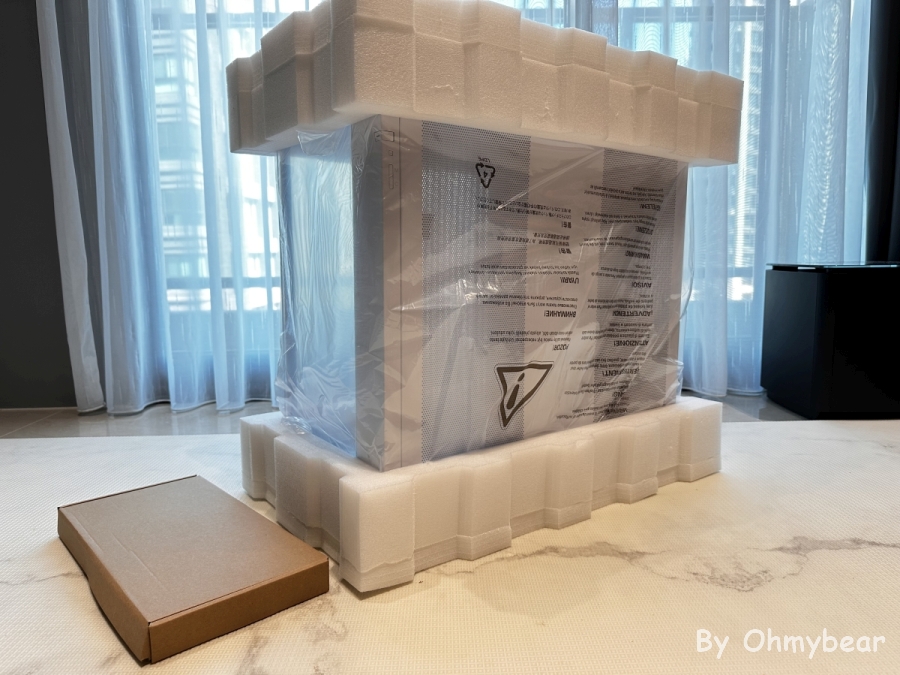

機殼本體以厚重泡棉保護,配件則另外裝在牛皮色小配件盒內。


本次破例先從配件介紹起,裝機螺絲、硬碟減震墊片及備用的卡扣機構等裝在塑膠盒內,其餘擋板、顯示卡支撐架配件則以更小的紙盒裝...是在玩俄羅斯套娃嗎?

PS1.感謝卡為簡體中文,QRCode也是連結到微信跟抖音客服,不曉得台灣買家會不會在意呢?
PS2.O11D EVO XL說明書大概是我開箱過的機殼中最厚的一本....該說是內容豐富詳細呢,還是該說這機殼沒有說明書可能裝不起來?


左側為風扇遮蓋板及額外提供的整線環,右側則是顯示卡支撐架,使用方式之後文章再說明。


O11D EVO XL 尺寸為長522、寬304、高531.9mm,84.4L的體積可說存在感巨大,這麼大的機殼各位會放在桌面下,還是放在桌面上欣賞呢?


機殼正面使用4mm玻璃側版,電源開關等位於正面偏右側,IO則預裝於前方底部。


前IO共設有4個USB 5Gbps接口、1個TYPE-C 10/20Gbps接口及一個3.5mm複合音訊接口。先不要認為USB直接給4個很多很好用,要是主機板沒有配置2個19P的前USB接口還用不了呢。


O11D EVO XL的開關也維持O11D EVO的配置方式,電源開關跨機殼正面及右側,兩個方向都能按壓。另外還有小顆的重啟按鍵及機殼ARGB燈條的模式(M)及色彩(C)切換按鍵。


接著是上蓋部分,上蓋分為孔洞通風區及硬碟/電源分艙空間遮蓋區,其中孔洞通風區使用鋁合金材質板材。


依聯力官網資訊,上蓋開洞比例相比O11D XL增加了14%,散熱效率應該能提升不少。


兩區上蓋分別以手轉螺絲固定,拆除後可看到上蓋配有PVC材質的磁吸濾網。



上蓋先簡單介紹到這,接著是右側板,一樣採用鋁合金材質,前後都有長條狀大面積開孔,前方開孔提供進氣風扇使用,後方開孔則提供電源、熱插拔硬碟架散熱風扇使用。


O11D EVO XL右側(即背面)採用風扇區(前)、整線及2.5吋裝置安裝區(中)、電源及熱插拔硬碟區(後)的分配方式。


右側板內側一樣配有PVC材質磁吸濾網,但因為側板為鋁合金材質不具磁性,故內側各加了金屬磁條以吸附濾網。


上下方各配了一個熱插拔硬碟架,每個都能各裝2個3.5吋儲存裝置,硬碟架能往外拉開約45度以拆裝硬碟。



硬碟架內部配有托盤,透過上方手轉螺絲固定托盤,省去準備工具的麻煩。


兩個硬碟架中間為電源安裝位置,配有一個小的支撐架,可惜硬碟架及中間電源的位置固定無法調整更換。


底部IO有前方、左側及後方共3個安裝位置,後方位置通常在主機板倒置安裝時才會用到。


IO線材配有整線環,可依IO安裝在前方或後方更改整線環位置。IO則以卡扣方式固定,拆裝換位置可免工具。



機殼後方一覽,O11D EVO XL如O11系列的雙艙配置,主要零組件區配有8個PCI-E槽及1個12cm風扇安裝位置,但透過移動擋板最多可以安裝2個12cm風扇。


接著是左側主要區域,左側為整面4mm厚玻璃側板,搭配O11D EVO XL巨大的長度跟高度,這片玻璃相當大片且沉重...搬運時還得注意避免碰撞。


O11D EVO XL前方及左側兩片玻璃的接縫處採用斜角設計,能減少兩片玻璃在拆裝過程時可能造成的磨損。


兩片玻璃側板四周貼有金屬框架,且有額外的固定螺絲,出場時也已預裝上,建議在搬運機殼時將此螺絲鎖上。


O11D EVO XL側邊、底部及上蓋都能安裝360/420的冷排及3顆12/14cm風扇,整機最多能安裝13顆風扇(包含熱插拔硬碟架的2顆12cm薄扇),散熱設備支援/擴充性相當不錯。

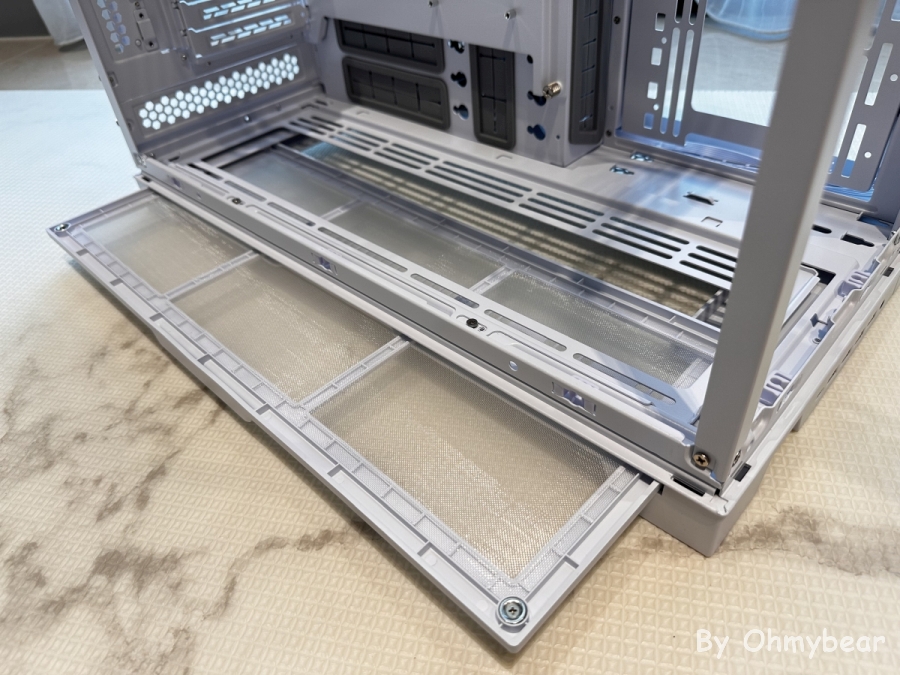

底部的濾網為尼龍材質,從側邊抽拉方式拆除,位置及拆裝方式都符合人體工學啊!


接著拆側邊進氣風扇架,拆除一顆手轉螺絲後即能拆下風扇架,上方那顆扁圓螺絲應該是用來磁吸輔助側板固定用的,O11D EVO XL機關不少,不有些地方看說明書還真不知道是做啥用的,難怪說明書這麼大本。


風扇架以滑軌固定,可以上下及前後翻轉更換安裝方向,總共有4種變換方式。


至此側板及大部分風扇架都已拆除,只剩A柱。


A柱上下各由兩顆螺絲固定,聯力也建議如果有搬運機殼的需求最好將A柱裝上。


全數拆除後的模樣,上方前、下方及前方幾乎只剩骨架。


去掉A柱後的結構剛性還不錯,施力按壓只有稍微下陷。



最後是主機板托盤,拆除4顆手轉螺絲後就能拆下整個主機板托盤,拆除後更便於安裝主機板及各零組件。



後方IO上下兩個擋板也能一併拆除,並可藉由調整擋板安裝位置來移動主機板的高低。


如果將2片後擋板都安裝在上方,則O11D EVO XL後方最多可安裝2顆12cm風扇。

此外雖然官網沒標示但應該也能安裝240冷排,不過受到PCI-E檔板及與機殼頂部距離的限制,很可能得改成風扇抽風方式安裝。


如將2片後擋板都安裝在下方,則底部最多能安裝到11cm厚的冷排及風扇。


針對不同的主機板安裝位置都配有走線開孔,不得不說十分貼心。



這裡簡單嘗試一下O11D EVO XL的主機板倒裝功能。底部有一個卡榫固定機殼腳座,拆除後能直接將腳座移到上蓋安裝,不過相應的需要調整電源支撐架及前置IO模組的安裝位置。


主機板倒裝方式適合喜歡將主機放置於左手邊的使用者,但本次只簡單介紹不示範安裝。


前面提到的風扇擋板配件只能安裝於側邊風扇架,上下各有兩個安裝位置,聯力的說法是如果風扇架只裝12cm風扇,可安裝此擋片讓風流集中。


接著是顯示卡支撐架,設計看起來簡單小巧,但實際用起來還滿順手的。


安裝位置為主機板右下的兩個螺絲孔洞位置,使用與支撐架一併附上的銅柱及螺絲安裝,詳情....請參閱說明書。



PCI-E共設置8槽,每4片以卡扣固定,拆裝皆可免使用工具。


PCI-E安裝位置有小卡扣用來固定安裝位置,顯示卡或其他裝置對準小卡扣裝進後再壓上卡扣即可固定。



雖然顯示卡支撐位置只有一小片,但意外地能與ROG卡完美搭配,調整起來相當順手。

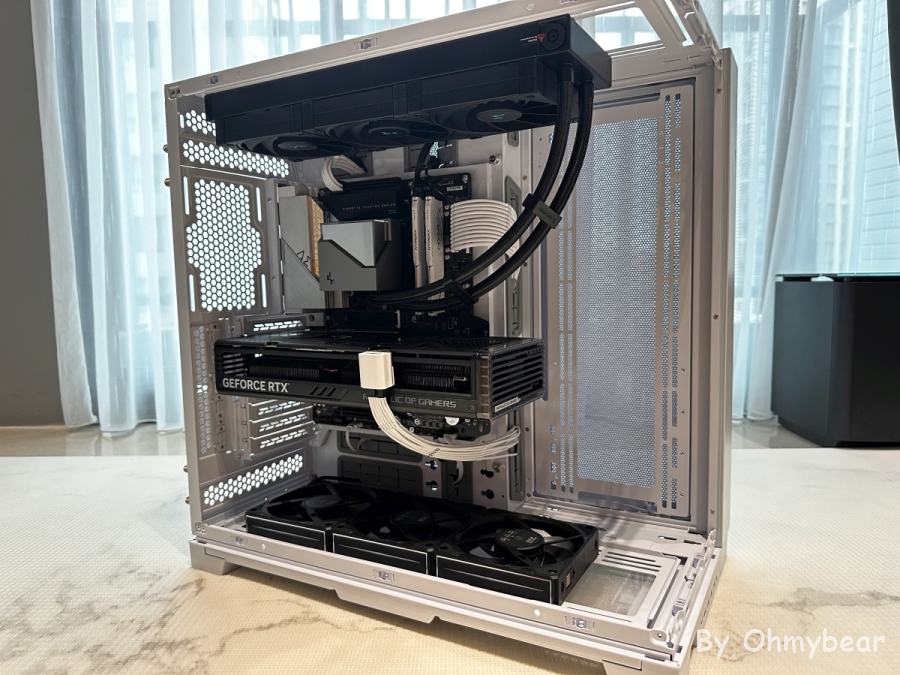

完成安裝!至於為何又是黑色零組件又是白色線材就別太追究了,黑白衝突的美感啊(?)


個人建議安裝零組件時還是先裝上A柱,旋轉搬動時比較穩固,心裡也比較踏實XD。零組件都裝完上桌或放地上時再拆除A柱以達最好視覺效果。


這次採用最小化散熱配置,上方3顆12cm風扇協助冷排排熱,下方3顆12cm風扇進風。

但對O11D EVO X的包容性來說,這最小散熱配置簡直瞧不起他啊!



但O11D EVO XL可能因為分艙結構且想盡量控制寬度,對於40系列越肩程度誇張的卡,12VHPWR的伸展空間還是有些不足,也因此本次還是使用上轉接頭。



雖然去除了A柱,結構還算是穩固,上方安裝360冷排加3顆風扇也僅微微下垂。去掉A柱後支撐的工作落到玻璃側板上,之後再裝上玻璃側板就能恢復水平。


背面的整線空間深度將近10cm,加上整線環位置有非常多段的可調性,基本上無需擔心線材是否會塞滿。


即便塞滿蓋上遮蓋看不到就當作已解決。


通電!O11D EVO XL畢竟是全塔機殼,白色版又是全透的玻璃側板,在風扇/冷排沒塞滿的情況下會覺得有些空虛寂寞,建議塞滿滿的14cm風扇才顯得霸氣!

PS.拍完整理照片才發現後方遮線蓋板沒有蓋到應該在的位置上...小小瑕疵請見諒。


O11D EVO XL前玻璃面板右側設有ARGB燈條,但經過玻璃的傳導左側與側板玻璃間也有ARGB效果,會讓人有右側也有ARGB燈條的錯覺。


覺得後排風還是至少塞一個排風扇會比較圓滿(?)

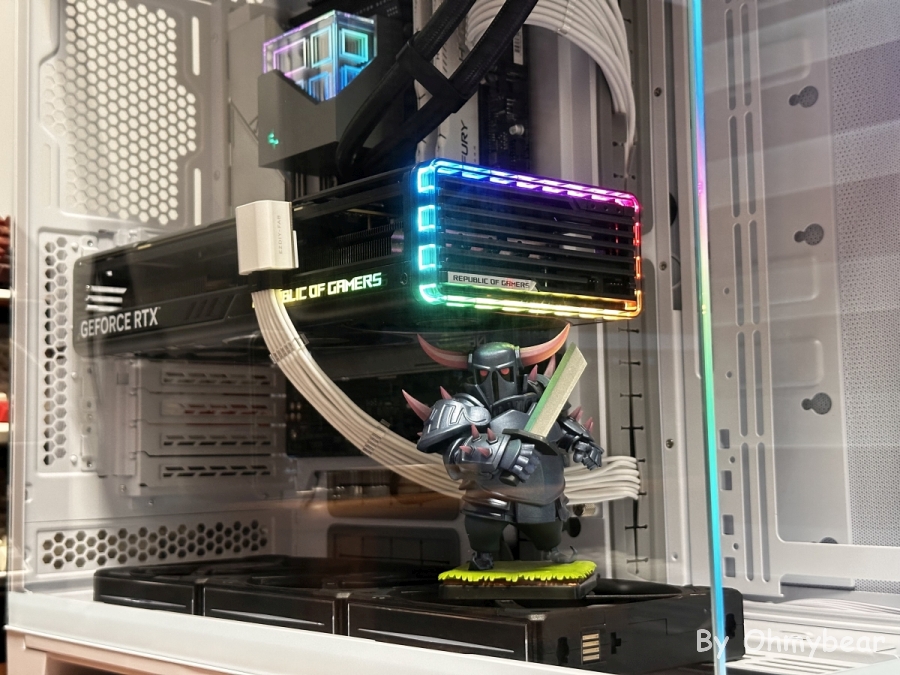

受惠於內部巨大的空間,放各種手辦玩偶應該是不成問題,塞不滿風扇就塞手辦吧。





介紹就到這裡啦,最後簡單做個溫度測試!下3風扇進風+上3風扇搭冷排的配置,一樣使用12700K的測試平台。


本次測試就不放圖表了,12700K@1.31V、230w的功耗下,雙烤FPU+甜甜圈大約是CPU 85度、GPU 65度、熱點 74度,在盡量簡化散熱配置的情況下這表現算是相當不錯,再加風扇應該能有更好散熱效果,但當然相對得犧牲靜音。

心得

其實在各部分介紹時已幾乎全程都在吹捧O11D EVO XL,整體來說O11D EVO XL具備相當高的自由度,可依使用者需求調整的地方甚至讓人覺得有些過多了,但畢竟個人經歷過聯力216的洗禮,對於這樣誠意滿滿的狀況已經能以平常心看待。但不得不說各種人性化設計讓裝機體驗十分良好,加上內部碩大的空間及優秀的散熱裝置相容性、無A柱全景展示設計等,聯力在機殼上各種細節的用心程度可說是有目共睹。

BUT,缺點當然還是有啦,機殼挑剔學家本人在下我就來舉個幾點。

首先是這次很可惜主機板背板挖空只做一半,主機板安裝托盤背板處有挖空,但是機殼處卻沒有,只有六角形開孔。如果有更換散熱器的需求要拆除強化背板or扣具等,只能將主機板托盤整個取下,「托盤整個取下」代表需要拔掉所有連接線材及拆除顯示卡,更換散熱器的方便性大大降低。


另外算是個人吹毛求疵,O11D EVO XL設置了許多讓使用者自行決定整線環安裝位置的葫蘆狀開孔,方便好看又能自由選擇,但相對就是犧牲了外觀,裸露的開孔在白色機殼上相當顯眼,不過在黑色機殼上就能幾乎無視,且不在意的人也可能不覺得這是缺點。


最後補充測試搭聯力自家P28 效能風扇並更換ARGB邊框的相容性。

後方排風扇位置掛上邊框後剛剛好能塞進去,不過燈條後半被遮蓋住。


底部跟上蓋都....無法在外側使用,裝上後無法對準螺絲孔位,只能在面向主機板的內側安裝。


側邊風扇架則左右都有很充足空間,左右都裝也沒問題。
